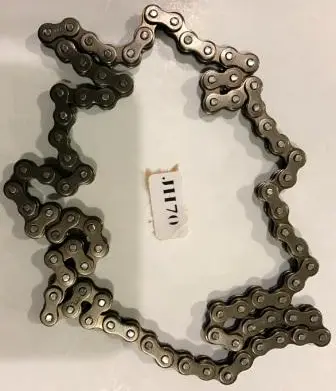

Ланцюг ГРМ Delta 139FMB 25H-82L VDK

Ланцюг ГРМ Delta 139FMB 25H-82L VDK передає обертання від колінчастого вала до розподільного вала двигуна. Він узгоджує відкривання й закривання клапанів із рухом поршня. Правильне зачеплення зі зірочками та належний натяг допомагають зберігати фази газорозподілу, від яких залежить робота двигуна. Такий ланцюг підбирають для заміни зношеної деталі привода ГРМ.

Будова та позначення

Ланцюг утворений послідовно з’єднаними шарнірними ланками з бічними пластинами. Рухомі з’єднання дають йому змогу огинати зірочки та рухатися вздовж напрямних. Позначення 25H-82L містить типорозмір 25H і кількість ланок: 82L означає 82 ланки. Обидва параметри потрібні для підбору. Збіг лише кількості ланок не підтверджує відповідності ланцюга зубцям зірочок установленого двигуна.

Ознаки зношення

Зношування шарнірів поступово збільшує загальну довжину ланцюга, тому натягувачу доводиться компенсувати більший вільний хід. Металевий шелест або брязкіт з боку ГРМ, несталий натяг і помітний люфт у з’єднаннях є приводом перевірити механізм. На знятому ланцюзі також перевіряють цілісність пластин і рухливість кожної ланки. Ланки, що заїдають, не повинні залишатися без уваги. Водночас сам звук не дає точної відповіді: причиною можуть бути напрямні або натягувач.

Як перевірити відповідність

Звірте позначення двигуна, потрібний типорозмір і кількість ланок із документацією мотора. Порівняйте зі знятим ланцюгом будову ланок, ширину та посадку на зубцях зірочок. Орієнтуватися тільки на довжину старої деталі в розкладеному стані не варто: через зношені шарніри вона стає довшою. Перевірка позначень і підрахунок ланок дають надійнішу основу для підбору, ніж сама назва мопеда.

Під час заміни огляньте обидві зірочки, напрямні та механізм натягування. Загострені чи нерівномірно зношені зубці погіршують зачеплення, а глибокі сліди на напрямних порушують ведення ланцюга. Натягувач має вільно працювати й утримувати передбачене положення. Якщо він заїдає, заміна самого ланцюга не усуне причину провисання. Суміжні деталі зі значним зношенням доцільно замінити під час цього ж ремонту, щоб новий привод не працював із пошкодженими поверхнями.

Монтаж і перевірка

Перед установленням колінчастий і розподільний вали виставляють за мітками відповідно до інструкції двигуна. Ланцюг прокладають штатним шляхом, перевіряють зачеплення із зірочками, після чого приводять натягувач у робочий стан у визначеному виробником мотора порядку. Під час натягування стежать, щоб ланки не перекосилися, а положення валів не змінилося. Доступ до привода й послідовність розбирання залежать від конструкції двигуна; довільно роз’єднувати ланки замість належного способу монтажу не можна.

До запуску колінчастий вал обережно прокручують вручну за інструкцією мотора та знову перевіряють мітки й вільний рух механізму. Якщо виник упор або заїдання, обертання припиняють і перевіряють складання. Невідповідна довжина чи типорозмір заважають правильно натягнути ланцюг і забезпечити зачеплення. Зміщення на зуб порушує фази газорозподілу, а перескакування може спричинити пошкодження клапанів і поршня. Остаточну перевірку виконують до першого запуску двигуна.
