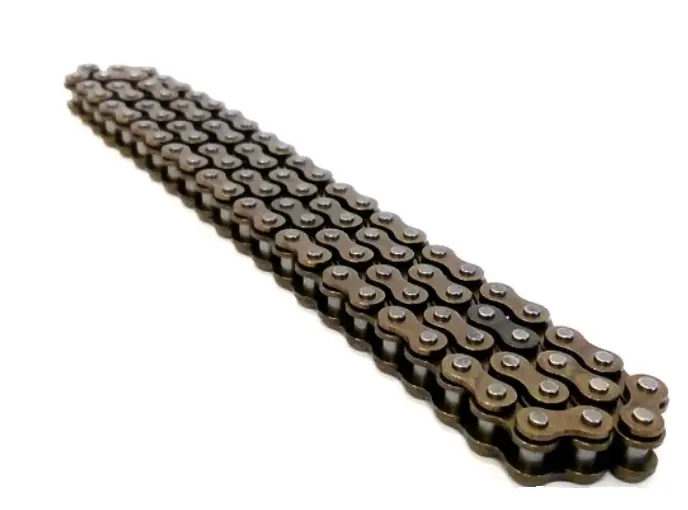

Ланцюг ГРМ Active 25H-84L для двигуна 152FMH VDK

Ланцюг ГРМ Active 25H-84L для двигуна 152FMH VDK передає обертання від колінчастого вала до розподільного. Він узгоджує рух поршня з відкриванням і закриванням клапанів. Справний ланцюг, правильне натягування та точне встановлення за мітками потрібні для збереження фаз газорозподілу протягом роботи двигуна.

Будова та позначення

Ланцюг утворений ланками з бічними пластинами та шарнірними з'єднаннями. Рухомі з'єднання дають змогу ланкам огинати зірочки приводу. Код 25H позначає тип ланцюга, а 84L — довжину 84 ланки. Обидва параметри мають відповідати приводу: однакова кількість ланок сама по собі не підтверджує правильного зачеплення із зірочками.

Ознаки зношення

Зношування шарнірів поступово збільшує довжину ланцюга, а натягувач компенсує провис у межах свого ходу. Металеве шелестіння або торохтіння з боку приводу ГРМ — привід перевірити його стан. Якщо шум не зникає після перевірки натягувача, потрібен огляд ланцюга та напрямних. Збій фаз може проявлятися утрудненим запуском і нестійкою роботою двигуна, проте за цими ознаками не визначають несправність лише однієї деталі.

На знятому ланцюзі перевіряють, чи вільно рухаються ланки, чи немає пошкоджених пластин і з'єднань. Заклинювання шарнірів, пошкодження ланок або подовження понад допуск двигуна є підставами для заміни. Нестача мащення та несправність механізму натягування прискорюють зношування. Причину потрібно усунути разом із заміною ланцюга, інакше нова деталь також швидко втратить справність.

Як перевірити відповідність

• Звірте маркування двигуна з каталогом його деталей і позначенням потрібного ланцюга.
• Перевірте типорозмір 25H та кількість ланок 84 за документацією або знятою деталлю.
• Порівняйте конструкцію ланцюгів і перевірте відповідність зірочкам, напрямним та натягувачу.

Орієнтуватися лише на загальну довжину знятої деталі не варто: через зношення вона може бути довшою за нову з тією самою кількістю ланок. Ланки рахують окремо, а відповідність зірочкам визначають за типом ланцюга. Надмірна довжина залишає провис, недостатня заважає складанню та правильному натягуванню. Невідповідна геометрія ланок порушує зачеплення навіть за однакової довжини.

Заміна та перевірка

Доступ до приводу й послідовність його розбирання визначають за настановою для конкретного двигуна. До зняття ланцюга суміщають установлювальні мітки та фіксують положення валів у передбачений спосіб. Коли привід роз'єднаний, не слід довільно обертати колінчастий і розподільний вали: це може спричинити зіткнення поршня з клапанами. Новий ланцюг установлюють за мітками, після чого налаштовують натягувач відповідно до його конструкції.

Під час заміни оглядають зубці зірочок, башмак, напрямні й натягувач. Деталі з пошкодженнями або граничним зношенням замінюють разом із ланцюгом, щоб вони не погіршували його роботу. Після складання забезпечують мащення за настановою двигуна, вручну прокручують колінчастий вал і знову перевіряють мітки та вільний рух механізму. Неправильні фази або натяг можуть спричинити перескакування ланцюга та пошкодження двигуна під час запуску.
