Храповик 4T GY6 50, ведуча частина VDK

Храповик 4T GY6 50 VDK — ведуча частина механізму ножного запуску скутера з чотиритактним двигуном. Деталь бере участь у передаванні зусилля від кікстартера до приводу прокручування колінвала. Під час натискання на важіль приводні деталі мають входити в зачеплення, а після відпускання — повертатися у вихідне положення, не перешкоджаючи роботі двигуна.

Будова та ознаки зношення

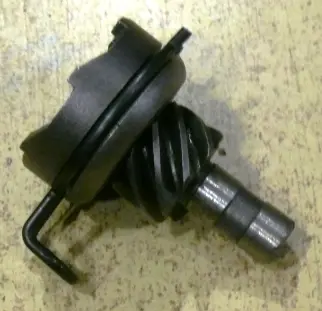

Храповик має зубчасту частину з похилими зубцями, ступінчастий хвостовик і зовнішню вигнуту скобу. Для встановлення має значення їхнє взаємне розташування. Зубці повинні узгоджуватися з парною деталлю, хвостовик — відповідати посадковому місцю, а скоба — займати передбачене положення в механізмі. Підбирати заміну лише за схожою формою зубчастої частини недостатньо.

Храповик перевіряють, коли ножний привід прослизає, тріщить під навантаженням або передає зусилля ривками. На демонтованій деталі оглядають краї зубців, посадкові поверхні та скобу. Відколи, зім'яті ділянки й помітне спрацювання можуть порушувати зачеплення: важіль опускається, але колінвал прокручується лише час від часу або залишається нерухомим.

Причиною подібних проявів буває також зношена парна шестерня, заїдання приводу чи несправність механізму повернення. Разом із храповиком варто оглянути суміжні зубці, опори та пружини ножного запуску. Сильно зношену парну деталь доцільно замінити під час того самого ремонту: вона може пошкодити нові зубці й залишити проблему прослизання.

Як перевірити відповідність

Зіставте нову деталь зі знятою ведучою частиною. Перевірте загальну довжину, діаметри та довжину сходинок хвостовика, розташування зубців і розміри опорних поверхонь. Окремо порівняйте зовнішній профіль і положення скоби. Відмінності в цих місцях можуть заважати вільному переміщенню та поверненню механізму. Для вимірювання штангенциркулем обирайте ділянки, які не мають помітного спрацювання.

Ведуча й відповідна їй частини храпового з'єднання виконують різні функції, тому під час підбору не плутайте їх. Для зубців звіряйте не лише кількість, а й напрямок нахилу, ширину та форму зачеплення. Позначення двигуна допомагає визначити потрібний напрям пошуку, але правильність посадки перевіряють за будовою встановленого приводу.

Заміна та контроль роботи

Працюйте із заглушеним двигуном, унеможлививши випадковий запуск. Після відкриття доступу до ножного приводу зафіксуйте порядок розташування шайб, втулок і стопорних деталей, якщо вони є в механізмі. Приберіть бруд і частинки зношення, перевірте стан посадкових поверхонь. Під час складання збережіть початкове положення деталей та дотримуйтеся порядку, передбаченого для цього механізму.

Не підточуйте зубці для припасування й не забивайте хвостовик ударами. Якщо деталь рухається туго, перевірте розміри, стан опори та правильність складання. Мастило наносіть лише там і в такій кількості, як передбачає посібник з обслуговування скутера. Воно не повинно потрапляти на ремінь або робочі поверхні шківів.

Після складання перевірте плавність ходу важеля та його повернення. Під час натискання зусилля має передаватися без прослизання, а після відпускання привід повинен звільнятися. Заїдання, тріск чи неповне повернення потребують повторної перевірки зачеплення та розташування деталей. Невідповідна посадка спричиняє перекіс, перевантажує зубці й може знову вивести ножний запуск із ладу.
