Тяга заднього гальма Active VDK

Тяга заднього гальма Active VDK передає зусилля від гальмівної педалі до важеля заднього гальмівного механізму. Вона утворює жорсткий зв’язок у механічному приводі: натискання педалі переміщує тягу, а та повертає важіль гальма. Правильно підібрана та відрегульована деталь дає змогу зберегти потрібний вільний хід педалі й повністю відпускати гальмо.

Будова та ознаки зношення

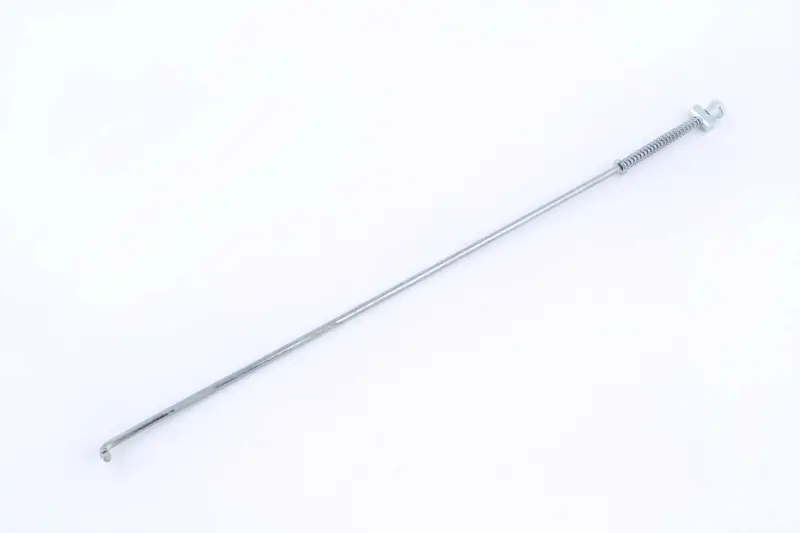

Тяга має форму довгого стрижня із загнутим кінцем. Біля протилежного кінця розташовані пружина та регулювальна гайка. Для встановлення мають значення довжина стрижня, форма загину й розташування точок приєднання. Від них залежить, чи стане тяга на штатне місце без перекосу та чи вистачить діапазону регулювання.

Підстави для заміни — вигин після удару, тріщини, глибока корозія, пошкоджена різьба або значне зношення місць кріплення. Люфт у з’єднаннях збільшує хід педалі до початку гальмування. Зірвана чи зам’ята різьба ускладнює налаштування та не дає надійно втримувати положення гайки. Якщо педаль надто легко провалюється або гальмо не відпускає колесо, перевіряють також важелі й з’єднання приводу: заміна самої тяги усуває не кожну таку несправність.

Як звірити зі знятою деталлю

Порівняйте загальну довжину, діаметр стрижня, форму загнутого кінця та відстань між точками приєднання в робочому положенні. Перевірте параметри різьби й довжину ділянки, доступної для регулювання. Кінці мають підходити до штатних з’єднань без розточування отворів, а гайка — відповідати різьбі. Підгинати нову тягу для суміщення кріплень не варто: так можна отримати перекіс і заїдання.

Потрібен також запас для налаштування вільного ходу. Закоротка тяга здатна постійно тримати привід натягнутим, а задовга — залишати надмірний хід педалі до спрацьовування гальма. Однакова довжина ще не означає однакову посадку: інший загин змінює положення з’єднання. Зігнуту стару деталь не використовуйте як точний зразок форми.

Заміна та контроль роботи

Надійно встановіть техніку та зніміть навантаження з гальмівного приводу. Перш ніж роз’єднувати кріплення, запам’ятайте положення пружини, гайки й фіксаторів. Послабте регулювання та зніміть тягу, не деформуючи важелі. Огляньте отвори в місцях приєднання, кріплення та пружини приводу. Розбиті отвори залишатимуть люфт і після заміни тяги, а пошкоджені фіксатори потрібно замінити.

Прокладіть нову деталь штатним шляхом і переконайтеся, що вона не торкається сусідніх частин та не натягнута вбік. Закріпіть кінці передбаченим способом, після чого налаштуйте вільний хід педалі за керівництвом до техніки. Гайка повинна мати достатнє зачеплення з різьбою. Якщо потрібне положення досягається лише на самому її краю, перевірте правильність підбору та складання.

Кілька разів натисніть і відпустіть педаль. Привід має повертатися без заїдання, а вільний хід — залишатися однаковим. З відпущеним гальмом перевірте вільне обертання заднього колеса. Далі випробуйте гальмування на малій швидкості у вільному місці. Якщо колесо пригальмовує без натискання педалі або її хід змінюється, повторно перевірте з’єднання та регулювання.
