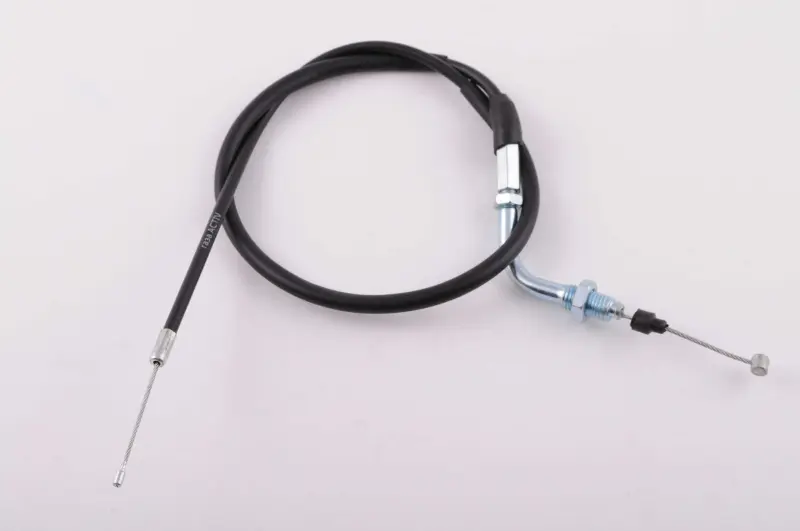

Трос газу Active VDK

Трос газу Active VDK передає рух ручки газу до механізму керування дроселем. Від легкості його переміщення залежить плавність реакції двигуна на поворот ручки та повернення до холостого ходу після її відпускання. Деталь замінюють, коли пошкоджена оболонка, обірвані жили або заїдання заважає нормально керувати газом.

Будова та призначення

Усередині чорної гнучкої оболонки рухається трос із кінцевими наконечниками для з’єднання з приводом. З одного боку є вигнута напрямна та різьбова ділянка з гайками. Напрямна задає вихід троса біля місця приєднання, а різьбове з’єднання дає змогу виставити положення оболонки й вільний хід у межах регулювання.

Поворот ручки натягує внутрішній трос і приводить у рух дросельний механізм. Назад його повертає зворотний механізм приводу, тому трос має рухатися без перешкод. Залом оболонки, деформована напрямна чи розпушені жили створюють зайвий опір. Оглядати варто всю довжину троса, зокрема місця згинів і ділянки біля кріплень.

Ознаки зношення

Перевірка потрібна, якщо ручка обертається туго або ривками, повільно повертається чи має надмірний люфт. Зміна натягу під час повороту керма також потребує уваги. Тріщини оболонки, протерті місця та окремі жили, що стирчать біля наконечників, свідчать про пошкодження. Коли регулювання вже не дозволяє прибрати зайвий вільний хід, перевірте також посадку оболонки в упорах: її зміщення може давати подібні прояви.

Як підібрати трос

Орієнтир для застосування — позначення Active. Порівняйте зі знятою деталлю довжину оболонки, довжину відкритих кінців внутрішнього троса, форму та розміри обох наконечників. Звірте вигин напрямної, різьбову ділянку й кріплення оболонки біля ручки та дросельного механізму. Якщо привід переробляли, особливо уважно перевірте саме місця з’єднання.

Правильно підібрана довжина дозволяє прокласти оболонку штатним шляхом, без натягу та різких перегинів. Закороткий трос може натягуватися при повороті керма, а задовгий складніше розмістити без зайвих петель. Наконечник іншої форми не закріпиться належним чином. Невідповідна довжина відкритої частини троса може завадити регулюванню вільного ходу або повному переміщенню дроселя.

Заміна та налаштування

Знімайте трос із заглушеним двигуном. Спочатку запам’ятайте його маршрут і положення фіксаторів, послабте регулювання, від’єднайте наконечники та виведіть оболонку з упорів. Під час заміни огляньте ручку газу, гнізда наконечників, опори оболонки та механізм повернення дроселя. Зношені кріплення й пошкоджені захисні деталі доцільно замінити разом із тросом.

Прокладіть новий трос штатним шляхом, установіть кінці оболонки в упори та приєднайте наконечники без перекручування. Відрегулюйте вільний хід відповідно до вимог вашої техніки й затягніть регулювальні гайки. Ще до запуску кілька разів поверніть і відпустіть ручку. Повторіть перевірку з кермом у крайніх положеннях: рух має бути плавним, а дросель повинен повертатися у початкове положення без затримки. Якщо натяг змінюється або є заїдання, виправте прокладання та налаштування до початку експлуатації.
