Важелі гальма Suzuki AD50, LETS (голі), барабан/барабан, хром AMG

Важелі гальма на кермо Suzuki AD50, LETS у виконанні «голі», барабан/барабан, хром. Натискання на важіль натягує трос і передає зусилля руки до гальмівного механізму. Позначення «барабан/барабан» означає поєднання переднього та заднього барабанних гальм. Для правильного підбору мають збігатися і тип приводу, і посадкова частина важелів у тримачах на кермі.

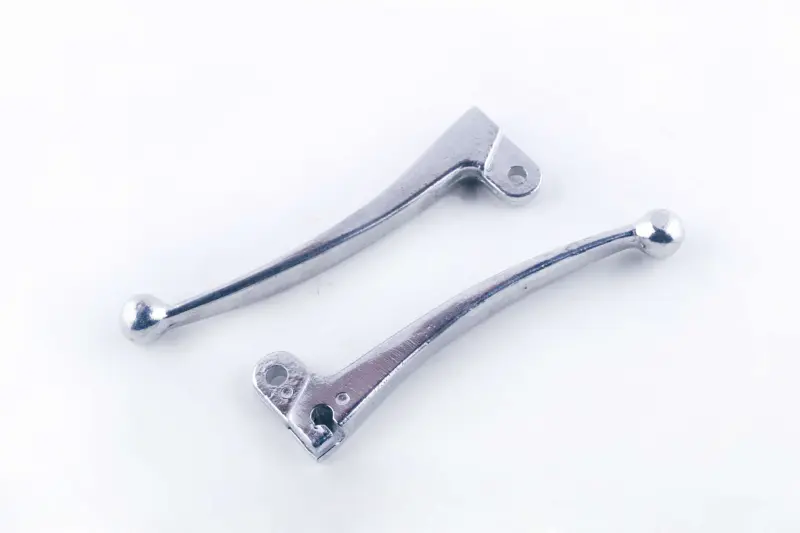

Важелі вигнуті, з кулястими закінченнями та різною формою основи. Біля основи є отвори під вісь кріплення; один із важелів має відкрите посадкове місце для наконечника троса. Хромоване виконання має блискучу сріблясту поверхню. Назва «голі» стосується самих важелів, які встановлюють у відповідні тримачі на кермі.

Ознаки пошкодження

Важіль замінюють, якщо він зламався або зігнувся після падіння, має тріщину біля основи чи пошкоджене гніздо наконечника троса. Зношений отвір під вісь може спричиняти поперечний люфт і перекошування під час натискання. Обламане закінчення заважає зручно охопити важіль пальцями, а деформація змінює відстань до рукоятки й може обмежувати хід. Тріщина потребує уваги навіть тоді, коли важіль ще рухається: навантаження на нього повторюється під час кожного гальмування.

Якщо важіль рухається туго або не повертається, варто перевірити також вісь, тримач і трос. Зношене кріплення, викривлений тримач, пошкоджений наконечник або заїдання троса можуть залишити ту саму проблему після заміни. Огляньте оболонку троса біля регулятора: вона має правильно спиратися на своє посадкове місце.

Як звірити зі знятою деталлю

Порівнюйте правий і лівий важелі окремо. Зверніть увагу на контур основи, товщину частини, що входить у тримач, і розташування отвору під вісь. Перевірте форму гнізда наконечника троса та напрямок прорізу для його заведення. Відстань між віссю важеля й точкою кріплення троса впливає на роботу приводу, тому схожої загальної форми недостатньо.

Зіставте вигин важеля та його положення відносно рукоятки. Пальцям має вистачати місця, а важіль повинен проходити потрібний хід без передчасного упору в рукоятку чи сусідні деталі. Варіант для гідравлічного гальма взаємодіє з приводом інакше, тому не є заміною лише через подібний вигляд. Якщо основа не підходить до тримача, не намагайтеся стягнути з'єднання кріпленням: так можна затиснути шарнір або пошкодити посадку.

Заміна та перевірка ходу

Для зняття важеля послаблюють натяг троса, виводять його наконечник і знімають осьове кріплення. Якщо в з'єднанні є шайби чи втулки, збережіть порядок їхнього розташування. Очистьте тримач і огляньте вісь та опорні поверхні. Під час установлення наконечник троса має повністю сісти у своє гніздо, а шарнір — залишитися рухомим після закріплення осі. Змащування та затягування виконують відповідно до вимог конкретного кріплення.

Після складання відрегулюйте вільний хід за посібником скутера. Кілька разів натисніть і відпустіть важіль, перевіряючи плавність руху, повернення та положення троса. З відпущеним важелем гальмо має розгальмовуватися. Невідповідна геометрія або неправильний натяг можуть зменшити корисний хід троса чи спричинити постійне пригальмовування. До виїзду перевірте роботу обох гальм і переконайтеся, що жоден важіль не заїдає.
