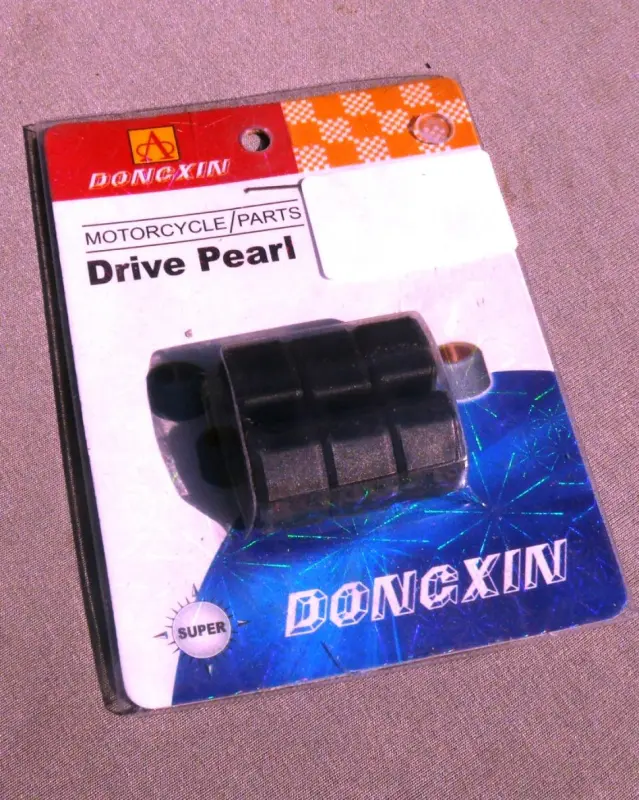

Ролики варіатора (тюнінг) Honda 16×13 мм 11,0 г DONGXIN (#VDK)

Ролики варіатора DONGXIN 16×13 мм, 11,0 г — тюнінг для скутерів Honda, варіатор яких розрахований на такий розмір роликів. Вони розташовані в доріжках рухомої щоки ведучого шківа та беруть участь у зміні передатного відношення. З підвищенням обертів ролики зміщуються назовні й тиснуть на щоку: половини шківа зближуються, а ремінь переходить на більший радіус. Справна поверхня роликів і правильно підібрана маса допомагають варіатору змінювати передатне відношення рівномірно.

Розміри та маса

Позначення 16×13 мм вказує на зовнішній діаметр 16 мм і ширину 13 мм. Маса одного ролика — 11,0 г. Розміри визначають відповідність доріжкам, а маса впливає на оберти перемикання під навантаженням. За інших однакових умов легші ролики зазвичай зміщують перемикання до вищих обертів, важчі — до нижчих. Виконання «тюнінг» саме по собі не обіцяє збільшення швидкості: налаштування має відповідати характеристикам двигуна, ременя, пружин і самого варіатора.

Як розпізнати зношення

Нерівномірний розгін, ривки та незвичні оберти за звичного навантаження — привід перевірити ролики. Подібні прояви бувають і через інші деталі трансмісії, тому причину встановлюють після огляду. На знятих роликах шукають пласкі ділянки на поверхні кочення, тріщини, відколи та різницю у зношенні. Коли круглий профіль порушений, ролик може переміщуватися доріжкою із затримками. Бруд і пошкодження поверхонь, з якими він контактує, здатні прискорювати подальше зношення.

Перевірка сумісності

Зіставте діаметр і ширину зі знятою деталлю та вимогами варіатора, який фактично встановлений на скутері. Сильно зношений ролик не завжди дає правильний орієнтир для вимірювання: його діаметр на пласкій ділянці вже менший. Масу уточнюють за маркуванням, даними попереднього комплекту або зважуванням. Якщо потрібно зберегти звичну поведінку трансмісії, орієнтуйтеся на штатну масу. Самої марки скутера для підбору недостатньо, особливо якщо варіатор раніше замінювали.

Також порівняйте циліндричну форму, профіль торців і кількість посадкових місць. Надмірна ширина може заважати вільному руху, а невідповідний діаметр — порушувати хід щоки та змінювати діапазон роботи ременя. Невдало підібрана маса здатна погіршити розгін або підвищити оберти без очікуваного прискорення. Для рівномірної роботи доцільно міняти ролики комплектом з однаковими параметрами, не поєднуючи нові деталі з нерівномірно зношеними.

Заміна та огляд поруч

Щоб дістатися до роликів, знімають кришку трансмісії та розбирають ведучий шків у порядку, передбаченому для конкретного скутера. Положення шайб і втулок варто зафіксувати до розбирання. Доріжки очищають від пилу й залишків зношеного покриття. Разом із ними перевіряють напрямні щоки, слайдери рампи, втулку та стан ременя. Пошкоджені поверхні або зношені напрямні можуть заважати роботі навіть нових роликів.

Мастило використовують лише тоді й там, де цього потребує конструкція варіатора; на ремінь і робочі поверхні шківів воно потрапляти не повинно. Ролики розміщують у всіх передбачених доріжках, дотримуючись вимог до орієнтації, якщо вони встановлені для конкретної конструкції. Під час складання притримують рампу, щоб деталі залишилися на місцях. Кріплення затягують із моментом, визначеним виробником техніки. Після складання перевіряють плавність розгону та відсутність сторонніх звуків; ривки чи шум потребують повторної перевірки.
