Реле зарядки Honda DIO VDK

Реле зарядки Honda DIO VDK працює в системі заряджання скутера та регулює напругу, що надходить від генератора до акумулятора. Його справність потрібна, щоб батарея поповнювала заряд під час роботи двигуна, а споживачі отримували належне живлення. За недостатньої напруги акумулятор поступово розряджається; завищена напруга може пошкодити батарею та підключене обладнання.

Корпус і роз’єм

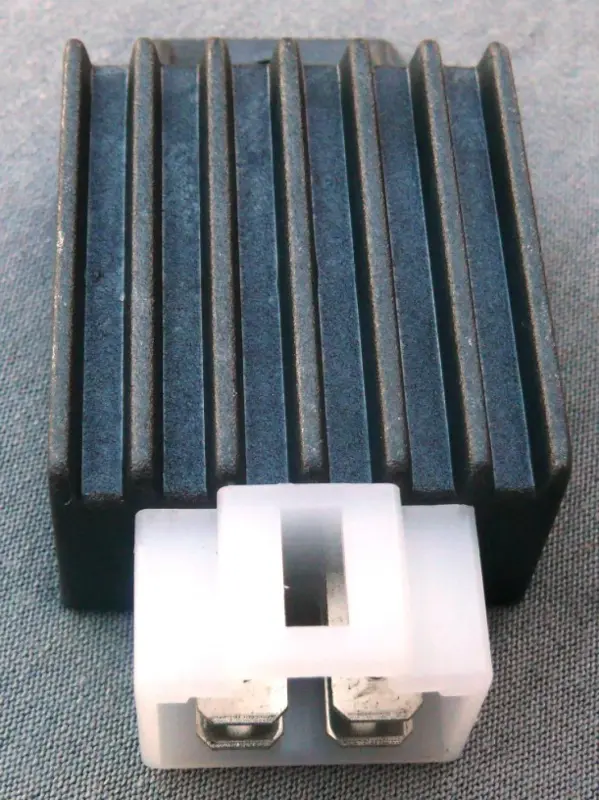

Деталь має прямокутний корпус із поздовжніми ребрами та світлий роз’єм із плоскими контактами. Ребра збільшують поверхню відведення тепла, тож під час монтажу навколо корпусу потрібно залишити простір для руху повітря. Роз’єм підключає регулятор до проводки скутера. Для правильного підбору мають збігатися не лише обриси корпусу, а й форма колодки, розміщення контактів та призначення кожного виводу.

Ознаки несправності

Перевірити реле варто, коли акумулятор не відновлює заряд у поїздках, яскравість освітлення стає нестабільною або лампи часто перегорають. Перегрів колодки та пошкодження контактів також потребують уваги. Водночас такі симптоми можуть спричиняти окислені з’єднання, несправна батарея чи пошкоджені дроти. Рішення про заміну регулятора приймають після перевірки заряджання та стану його підключення.

Самого огляду корпусу для діагностики недостатньо. Напругу на акумуляторі вимірюють із запущеним двигуном у режимах, зазначених у сервісній документації скутера, а результати порівнюють із нормами для нього. Нагрів регулятора під час роботи сам собою не означає несправність. Оплавлення колодки, потемнілі клеми чи запах перегрітої ізоляції вказують на потребу перевірити контакт і навантаження до підключення нової деталі.

Як підібрати заміну

Звірте зі знятим реле габарити, спосіб кріплення та розташування роз’єму. Перевірте кількість і форму контактів, їхнє розміщення, напрямні колодки та розпіновку за схемою скутера. Навіть якщо роз’єми з’єднуються, призначення виводів може відрізнятися. Орієнтуйтеся також на позначення встановленого регулятора й параметри системи заряджання. Правильна заміна має відповідати підключенню та електричним характеристикам, а не лише підходити за розміром.

Заміна та контроль роботи

Вимкніть запалювання й від’єднайте мінусову клему акумулятора. Вивільніть фіксатор роз’єму, після чого зніміть колодку, тримаючи її за корпус, а не тягнучи за дроти. Поряд із реле огляньте ізоляцію, контакти відповідної колодки та місце кріплення. Послаблені або підгорілі клеми потребують відновлення. Якщо колодка оплавлена, її замінюють разом із несправним регулятором: поганий контакт нагріватиметься й після встановлення нового реле.

Встановіть деталь у штатному місці так, щоб проводи не затискалися, а ребра залишалися відкритими. Якщо конструкція передбачає з’єднання з масою через кріплення, відновіть його відповідно до схеми техніки. Не підрізайте напрямні роз’єму та не з’єднуйте колодки силою. Після підключення акумулятора перевірте заряджання й освітлення. Неправильна розпіновка або невідповідний регулятор можуть спричинити відсутність заряду та пошкодження проводки. Усунення перегрітого з’єднання під час заміни допомагає уникнути повторної несправності.
