Пружина зворотна ніжки кікстартера 4T GY6 50, Honda DIO VDK

Зворотна пружина ніжки кікстартера повертає важіль ножного запуску у вихідне положення після натискання. Під час руху ніжки вона накопичує пружне зусилля, а коли важіль відпускають — повертає механізм назад. Застосування — 4T GY6 50, Honda DIO. Щоб правильно підібрати заміну, звірте будову пружини зі знятою деталлю та перевірте її посадкове місце.

Будова та ознаки несправності

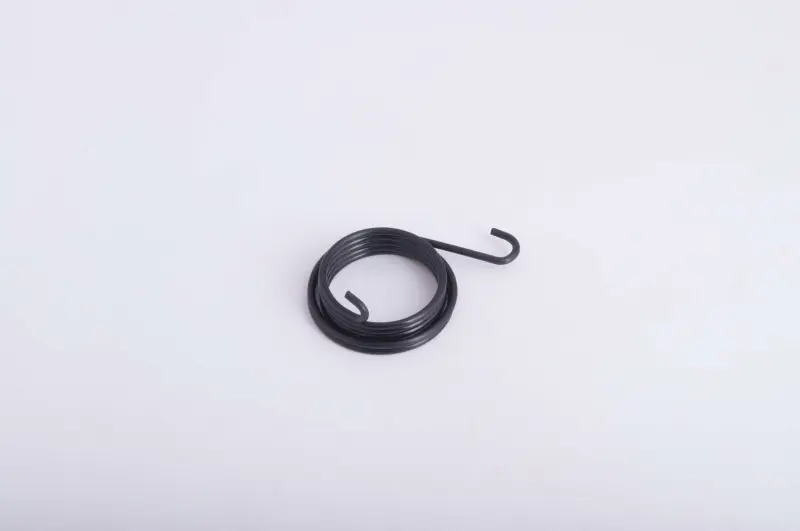

Пружина має кільцеву навивку та два відігнуті кінці для закріплення. Один кінець розташований ближче до внутрішньої частини витків, інший виведений назовні й має гачок. Кінці фіксуються у відповідних точках механізму та передають зусилля повернення. Значення мають не лише розміри витків, а й форма зачепів та кут між ними: від цього залежить правильне встановлення.

Пружину перевіряють, коли ніжка залишається внизу, не доходить до початкового положення або повертається лише за допомогою руки. Причиною заміни можуть бути зламаний зачіп, тріщина, викривлення витків чи втрата пружності. Також варто перевірити, чи не зіскочив кінець зі свого упора. Водночас повільне повернення важеля буває наслідком тугого обертання вала або заклинювання механізму. Саме лише встановлення нової пружини такої перешкоди не усуне.

Як перевірити відповідність

Покладіть стару та нову деталі в однаковому положенні без навантаження. Порівняйте напрямок навивки, зовнішній і внутрішній діаметри, товщину перерізу та висоту пакета витків. Окремо звірте довжину й вигини кінців, напрямок гачків та їхнє взаємне розташування. Близький діаметр ще не означає правильну посадку: інша геометрія зачепів може завадити закріпленню або змінити зусилля повернення.

Перевірте також простір навколо пружини та стан її опор. Під час руху витки не мають зачіпати сусідні деталі чи впиратися в кришку, а обидва кінці повинні утримуватися у своїх місцях. Якщо стара пружина зламана або розігнута, не використовуйте пошкоджену ділянку як точний зразок. У такому разі орієнтуйтеся на цілі частини деталі та розташування кріплень у механізмі, а розміри перевіряйте вимірюванням.

Особливості встановлення

Пружину замінюють на стійко встановленому скутері із заглушеним двигуном. Відкривши доступ до кікстартера, зафіксуйте положення кінців і спосіб натягування старої деталі. Знімайте її, контролюючи зусилля: після звільнення зачіп може різко відскочити. Поруч огляньте вал, його опори, упори пружини та деталі, що утримують механізм. Пошкоджені місця кріплення потрібно привести до ладу, інакше нова пружина теж може зіскочити.

Під час складання дотримуйтеся напрямку навивки, посадіть обидва кінці на свої місця та створіть попередній натяг відповідно до будови конкретного механізму. Не варто підгинати гачки для припасування чи довільно збільшувати натяг: це може перевантажити пружину та обмежити хід важеля. Після складання вручну перевірте повний хід ніжки й повернення без сторонньої допомоги. Заїдання, скрегіт або зміщення пружини потребують повторної перевірки механізму до запуску двигуна.
