Циліндро-поршнева група (ЦПГ) Yamaha JOG 3KJ 65 (Ø44 p-10) AMG

Циліндро-поршнева група для Yamaha JOG 3KJ потрібна для заміни циліндра та поршня, коли їхні робочі поверхні зношені або пошкоджені. Циліндр спрямовує рух поршня, а кільця ущільнюють проміжок між ними та допомагають підтримувати компресію. Поршневий палець з'єднує поршень із шатуном і передає зусилля. Групу замінюють у зборі, якщо самих нових кілець уже недостатньо для відновлення нормальної роботи двигуна.

Будова комплекту

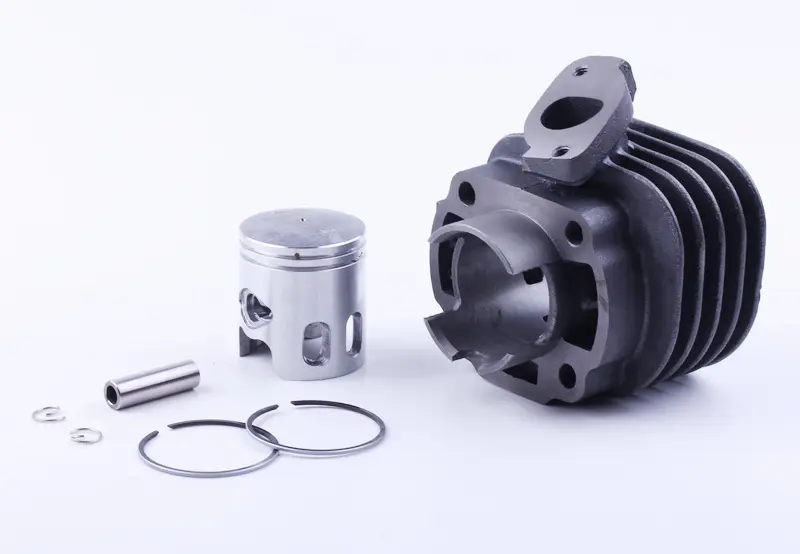

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця. Циліндр має кріпильні отвори та фланець випускного каналу. У спідниці поршня є вікна, а у верхній частині — канавки для кілець. Ребра збільшують поверхню відведення тепла, тому під час складання проміжки між ними очищають від бруду.

Позначення комплекту — 65 (Ø44 p-10) AMG. Ø44 означає діаметр 44 мм, а p-10 — поршневий палець діаметром 10 мм. Підбір починають із цих розмірів, після чого перевіряють посадку та геометрію сполучень. Самого збігу діаметра недостатньо: циліндр має правильно сідати в картер, а його канали й кріплення — відповідати двигуну.

Ознаки зношення

ЦПГ варто перевірити, якщо двигун важко запускається, втрачає тягу, має низьку компресію або сторонній стукіт біля циліндра. Після розбирання звертають увагу на задири, глибокі подряпини, пошкодження спідниці поршня, виробіток канавок, поламані чи залеглі кільця. Такі симптоми можуть мати різні причини, тому потребу в заміні визначають за результатами огляду та вимірювань.

Коли поверхні пошкоджені через перегрівання або нестачу мастила, спочатку усувають причину несправності. Інакше нова група може швидко зазнати такого самого пошкодження. Якщо поршень чи кільця зруйнувалися, перевіряють картер на залишки уламків: сторонні частинки здатні зіпсувати нові деталі одразу після запуску.

Перевірка перед встановленням

Зіставте позначення двигуна, діаметр знятих деталей і пальця, посадкову частину циліндра, розташування кріпильних отворів, каналів та випускного фланця. Для поршня також мають значення висота, форма днища і спідниці, положення отвору під палець. Перевірте сполучення з головкою циліндра. Помилка в геометрії може спричинити перекриття каналів, негерметичність стиків або контакт поршня із сусідніми деталями.

Складання та супутні деталі

Під час заміни оглядають головку циліндра, шатун і підшипник його верхньої головки. Зношені деталі, що працюють разом із поршнем, потребують окремої перевірки. Для роз'єднаних стиків добирають нові відповідні прокладки. З привалювальних поверхонь прибирають залишки старих ущільнень, зберігаючи площини без пошкоджень і захищаючи двигун від потрапляння сміття.

Поршень і кільця встановлюють у правильному положенні, замки кілець суміщають із фіксувальними штифтами в канавках. Робочі поверхні змащують оливою, придатною для двигуна. Стопорні кільця пальця мають повністю зайти у свої канавки. Циліндр надягають без силового натискання, обережно стискаючи кільця. Кріплення затягують за послідовністю та моментом, визначеними для двигуна. Після складання колінвал прокручують вручну, перевіряючи вільний рух поршня; якщо є заїдання, двигун не запускають.
