Циліндро-поршнева група Yamaha JOG 3KJ 50 Ø40, p-10 SEE (#VDK)

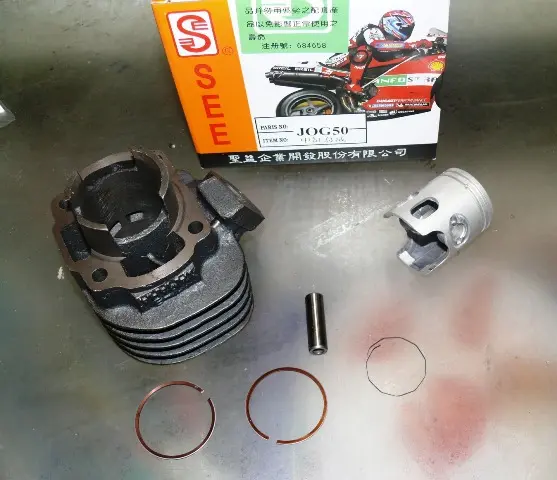

Циліндро-поршнева група SEE для Yamaha JOG 3KJ 50 призначена для заміни зношених циліндра та поршня двигуна скутера. Позначення Ø40 відповідає діаметру 40 мм, p-10 — поршневому пальцю діаметром 10 мм. До набору належать циліндр, поршень, два поршневі кільця та палець. Позначення товару — (#VDK).

Як працює поршнева група

Поршень рухається всередині циліндра, а кільця ущільнюють проміжок між їхніми поверхнями та допомагають утримувати тиск у камері згоряння. Через палець зусилля передається на шатун. Ці деталі працюють разом, тому під час ремонту перевіряють і циліндр, і поршень: заміна самих кілець не прибере глибоких задирок чи значного зносу стінок циліндра.

Зовні циліндр має ребра охолодження, у його стінці є вікна, а на спідниці поршня — вирізи. Ребра збільшують площу відведення тепла. Форма поршня й розташування вікон пов’язані з газообміном двигуна, тож їх потрібно звіряти так само уважно, як посадкові розміри. Близькі за зовнішньою формою деталі можуть мати різну геометрію каналів і кріплень.

Ознаки зношення

Перевірка ЦПГ потрібна, коли двигун важко запускається, гірше тягне, втрачає компресію або з боку циліндра з’являється сторонній стукіт. Після розбирання шукають задирки, пошкодження кілець, зношені канавки поршня та сліди прихоплювання. Рішення про заміну приймають після огляду й вимірювань, адже однакові симптоми можуть мати різні причини. Якщо пошкодження спричинили перегрів, нестача мастила чи бруд, самою заміною деталей проблему не усунути.

Перевірка сумісності

На знятому циліндрі звірте відстані між кріпильними отворами, посадку в картер, висоту та розташування каналів. Переконайтеся, що збігаються сполучення з головкою циліндра й випуском. У поршня порівнюють діаметр пальця, висоту його розташування, форму днища та спідниці, кількість і профіль канавок для кілець. Одного збігу за діаметром недостатньо для правильного підбору всієї групи.

Зазори між поршнем і циліндром, у замках кілець та в поршневих канавках перевіряють за вимогами двигуна. Замалий зазор загрожує заклинюванням після нагрівання, завеликий спричиняє стукіт, прорив газів і втрату компресії. Для складання також підготуйте відповідні прокладки та фіксатори пальця. Підшипник пальця, якщо він передбачений конструкцією, перевіряють на зношення й пошкодження.

На що зважати під час заміни

Відкритий картер закривають від бруду та випадкового потрапляння дрібних деталей. З посадкових площин обережно прибирають залишки прокладок, не залишаючи подряпин. Перед складанням перевіряють чистоту циліндра, стан пальця та вільний рух кілець у канавках. Поверхні тертя змащують оливою, придатною для цього двигуна.

Поршень встановлюють у правильному для двигуна напрямку. Під час монтажу кілець враховують їхній профіль і положення замків відносно установних штифтів. Циліндр насувають без примусу, поступово стискаючи кільця: перекіс може зламати кільце або пошкодити край вікна. Фіксатори пальця мають повністю сісти в канавки. Кріплення затягують у визначеній послідовності з потрібним моментом, після чого перевіряють вільний хід поршня та герметичність з’єднань. Перший запуск і припрацювання виконують за рекомендаціями для двигуна.
