Циліндро-поршнева група (ЦПГ) Suzuki AD 65 Ø44, p-10 SEE (#VDK)

Циліндро-поршнева група SEE для Suzuki AD 65 призначена для заміни циліндра та поршня двигуна скутера. Розмірні позначення комплекту — Ø44, p-10. Циліндр спрямовує рух поршня, а кільця ущільнюють проміжок між поршнем і стінкою циліндра. Стан цих поверхонь впливає на компресію, запуск і тягу двигуна під навантаженням.

Деталі комплекту

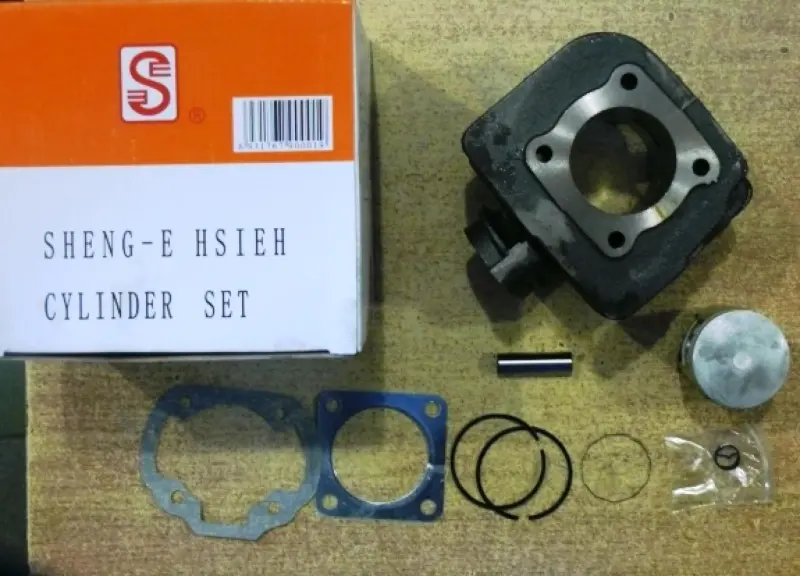

Набір містить циліндр із зовнішніми ребрами, поршень, поршневий палець, поршневі кільця, прокладки та стопорні кільця пальця. Ребра збільшують поверхню відведення тепла. Палець з’єднує поршень із шатуном, а стопорні кільця запобігають його зміщенню вбік. Прокладки ущільнюють стики циліндра із суміжними деталями. Під час складання потрібно правильно встановити всі складові: незакріплений палець або пропущене ущільнення можуть спричинити пошкодження нової поршневої групи.

Ознаки зношення

Ускладнений запуск, втрата тяги та знижена компресія — причини перевірити стан ЦПГ. Після розбирання оглядають дзеркало циліндра, поверхню поршня, кільця та їхні канавки. Задири, значне спрацювання й пошкодження поршня можуть бути підставою для заміни комплекту. Нові кільця не відновлять геометрію зношеного циліндра. Водночас падіння тяги не завжди пов’язане саме з поршневою групою, тому потребу в заміні визначають за результатами вимірювання компресії та огляду.

Як перевірити відповідність

Звірте позначення двигуна й розміри демонтованих деталей. У циліндра перевіряють діаметр, висоту, посадкову частину, розташування кріпильних отворів і каналів, а також поверхню прилягання до головки. У поршня порівнюють висоту, положення отвору під палець, розміри самого пальця та канавки кілець. Ø44 означає діаметр 44 мм; p-10 збережено як позначення комплекту. Однаковий діаметр не забезпечує правильного встановлення, якщо решта посадкових розмірів відрізняється.

Окремо зіставте прокладки: контури й отвори мають відповідати поверхням з’єднання та залишати канали відкритими. Невідповідний циліндр або поршень може порушити хід поршня, герметичність і відведення тепла. Кріплення повинні збігатися без примусового підганяння. Спроба притягнути деталь гайками за неправильного посадкового розміру здатна пошкодити корпус або деформувати стик.

Заміна та перша перевірка

Після демонтажу старої групи очищають поверхні прилягання, закривши відкритий картер від бруду й залишків прокладок. Поруч варто оглянути малу головку шатуна та підшипник поршневого пальця. Пошкодження чи надмірний люфт у цьому з’єднанні потрібно усунути до встановлення нового комплекту. Зазори поршня та кілець перевіряють за вимогами двигуна. Напрямок встановлення поршня визначають за його маркуванням і схемою складання, а кільця розміщують у канавках із правильним положенням замків.

Стопорні кільця пальця повністю заводять у канавки та перевіряють їхню посадку. Робочі поверхні змащують відповідною для двигуна оливою, циліндр надягають обережно, без ударів і надмірного натискання. Для складання використовують нові прокладки; послідовність і момент затягування кріплень беруть із вимог до двигуна. Після встановлення перевіряють вільний рух поршня, герметичність стиків і відсутність сторонніх звуків. Перші запуски та обкатку виконують за правилами для двигуна, не допускаючи тривалої роботи з високим навантаженням.
