Циліндро-поршнева група (ЦПГ) Suzuki AD 62 Ø43 мм, палець 10 мм VDK

Циліндро-поршнева група Suzuki AD 62 (Ø43, p-10) VDK призначена для заміни циліндра та поршня двигуна скутера. Ø43 означає діаметр 43 мм, а p-10 — поршневий палець діаметром 10 мм. Циліндр спрямовує рух поршня, який сприймає тиск газів і передає зусилля шатуну через палець. Стан поверхонь тертя й ущільнення кільцями впливає на компресію, легкість запуску та роботу двигуна під навантаженням.

Будова та ознаки зношення

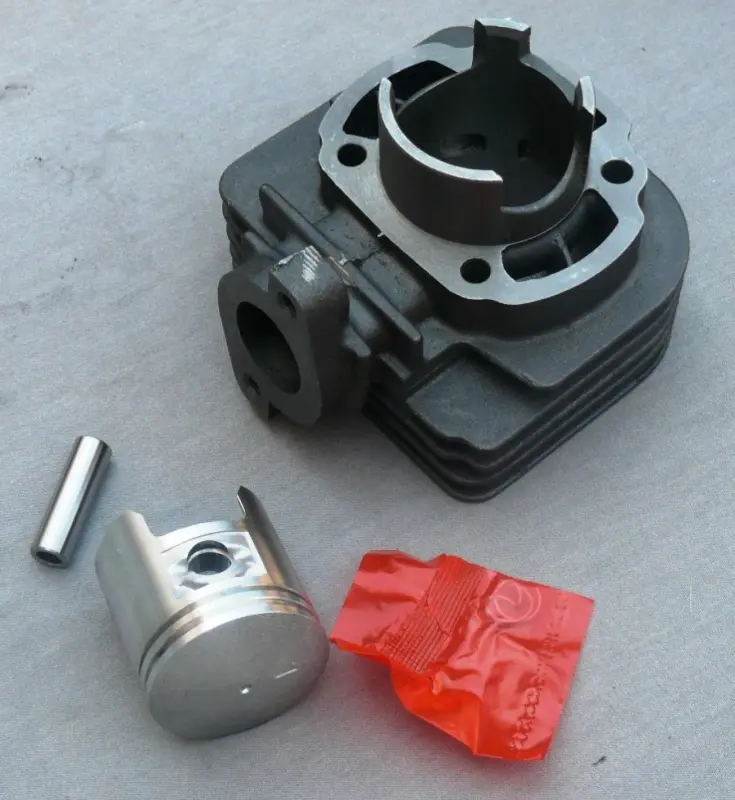

До набору входять циліндр із зовнішніми ребрами охолодження, поршень із канавками під кільця та окремий поршневий палець. Циліндр має отвори для кріплення й бічний фланець. Ребра збільшують поверхню відведення тепла: під час складання їх очищують, а штатні кожухи охолодження встановлюють на свої місця. Палець утворює з’єднання поршня з шатуном, тож його посадку перевіряють під час ремонту поршневої.

Перевірити ЦПГ варто, коли двигун втрачає компресію, важко запускається, гірше тягне або з боку циліндра чути сторонній металевий звук. Після розбирання шукають задири на дзеркалі циліндра, сліди прихоплення, зношення спідниці поршня та канавок кілець. Типові причини пошкоджень — перегрів, недостатнє змащування й потрапляння абразивних частинок. Самі симптоми ще не визначають стан поршневої: потребу в заміні підтверджують оглядом і вимірюваннями. Без усунення причини нові деталі можуть швидко отримати такі самі пошкодження.

Як перевірити відповідність

Порівняйте новий комплект зі знятими деталями за діаметром циліндра й пальця, висотою циліндра, формою основи та розташуванням кріпильних отворів. Перевірте посадку в картері, сполучення з головкою та бічним патрубком. Для поршня мають значення форма днища й спідниці, положення отвору під палець і канавок під кільця. Однаковий діаметр не забезпечує відповідності всіх розмірів: відмінність у висоті або формі може заважати руху поршня.

Поверхні стику повинні прилягати без перекосу, а отвори та канали — збігатися з відповідними частинами двигуна й прокладками. Якщо кріплення не сходяться, не намагайтеся стягнути деталі силою. Невдалий підбір може спричинити негерметичність, стукіт, контакт поршня з головкою або заклинювання. Розміри старого циліндра оцінюють з урахуванням фактичного зношення, а не лише номінального позначення.

Що врахувати під час заміни

Перед зняттям циліндра очистьте місце ремонту та захистіть відкритий картер від бруду й дрібних предметів. Залишки прокладок знімайте обережно, щоб не пошкодити площини стику. Разом із поршневою огляньте кільця, стопори пальця, підшипник верхньої головки шатуна та головку циліндра. Для складання підготуйте відповідні нові прокладки. Пошкоджені кільця та деформовані стопори потребують заміни, навіть якщо решта деталей придатна до роботи.

Поршень встановлюють у положенні, визначеному конструкцією двигуна. Під час монтажу кілець контролюють розташування замків і фіксувальних штифтів, якщо вони передбачені. Поверхні тертя змащують, палець фіксують стопорами, а циліндр надягають плавно, не застосовуючи ударів. Якщо кільце перекосилося, складання зупиняють і виправляють його положення. Кріплення затягують у належній послідовності з моментом за документацією двигуна. До запуску перевіряють вільний хід поршня без заїдань, а після складання дотримуються режиму початкового припрацювання.
