Циліндро-поршнева група (ЦПГ) Honda DIO ZX 50 Ø40, p-12 SEE (#VDK)

Циліндро-поршнева група SEE для Honda DIO ZX 50 потрібна для заміни зношеного циліндра та поршня двигуна скутера. Розмірне позначення — Ø40, p-12. Поршень рухається всередині циліндра, а кільця ущільнюють проміжок між його стінкою та поршнем. Стан цих деталей впливає на компресію, легкість запуску й тягу двигуна під навантаженням.

Будова комплекту

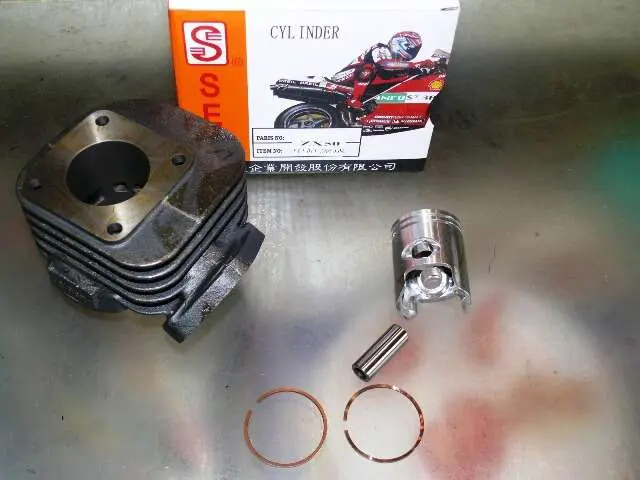

До набору належать циліндр із зовнішніми ребрами, поршень, поршневий палець і два поршневі кільця. Ребра збільшують площу відведення тепла від циліндра. Палець утворює рухоме з’єднання поршня з шатуном. Кільця розміщуються в поршневих канавках, тому їхні розміри та форма мають відповідати поршню. Циліндр і поршень оцінюють разом: новий поршень сам по собі не компенсує вироблення або глибоких задирів на стінках циліндра.

Ознаки зношення

Перевірити поршневу варто, коли двигун важко запускається, втрачає тягу, має знижену компресію або сторонній стукіт у зоні циліндра. Під час розбирання шукають задири, пошкодження поршня, зношення дзеркала циліндра та канавок кілець. Причиною пошкоджень можуть бути перегрів, недостатнє змащування чи абразивні частинки. Остаточний висновок роблять після огляду та вимірювань, адже самі зміни в роботі двигуна ще не визначають причину несправності.

Як перевірити відповідність

Позначення Ø40 означає діаметр 40 мм. Його та позначення p-12 враховують під час підбору, але перевірка не обмежується одним розміром. Порівняйте зі знятим циліндром розташування кріпильних отворів, посадкову частину, висоту й канали. Зверніть увагу на з’єднання з головкою циліндра та випуском: невідповідність може завадити встановленню або спричинити втрату герметичності.

Для поршня звіряють діаметр, форму, положення отвору під палець і канавки кілець. Окремо перевіряють діаметр та довжину пальця, його посадку в поршні й з’єднання із шатуном. Потрібні робочі зазори визначають вимірюванням відповідно до вимог двигуна. Перевірки рухливості деталей рукою для цього замало. Помилка в розмірах загрожує стукотом, падінням компресії або прихопленням поршня після нагрівання.

Підготовка та монтаж

Знявши стару групу, захищають відкритий картер від бруду й частинок ущільнень та очищають поверхні прилягання. Оглядають головку циліндра, з’єднання поршневого пальця із шатуном і місця кріплення. Пошкодження суміжних деталей усувають до монтажу, щоб вони не спричинили швидкого повторного зношення. Ущільнення циліндра й головки добирають відповідно до двигуна та оновлюють під час складання.

Спочатку перевіряють зазори кілець і їхнє розміщення в канавках. Поршень встановлюють у належному напрямку згідно з вимогами двигуна, палець надійно фіксують. Поверхні тертя змащують відповідною моторною оливою. Циліндр насувають обережно, стискаючи кільця без ударів і перекосу. Кріплення затягують у визначеній послідовності з потрібним моментом. До запуску перевіряють вільний хід поршня. Після складання дотримуються режиму припрацювання, стежать за герметичністю з’єднань і відсутністю незвичних звуків.
