Циліндро-поршнева група (ЦПГ) Honda DIO ZX 50 (Ø40, p-12) VDK

Циліндро-поршнева група Honda DIO ZX 50 (Ø40, p-12) VDK призначена для заміни циліндра та поршня двигуна скутера. Під тиском газів поршень рухається в циліндрі й через шатун передає зусилля колінчастому валу. Кільця ущільнюють проміжок між поршнем і стінкою циліндра. Зношування цих поверхонь погіршує компресію, через що двигун може важче запускатися та втрачати тягу.

Будова комплекту

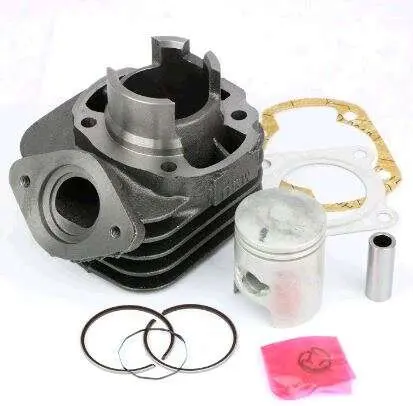

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, поршневі кільця, поршневий палець, стопорні кільця пальця та прокладки. Ребра збільшують площу відведення тепла. На циліндрі є бічний фланець для приєднання випускного тракту та вікна в стінці, через які відбувається газообмін. Їхнє розташування так само важливе для підбору, як посадкові розміри.

ЦПГ у зборі потрібна, коли пошкоджено або зношено обидві основні деталі — циліндр і поршень. Нові кільця не виправлять глибоких задирів чи значного спрацювання стінки циліндра. Заміна пари створює умови для відновлення нормального ущільнення, але причину попереднього пошкодження також потрібно усунути.

Ознаки зношування

Перевірити поршневу варто за утрудненого запуску, зниження компресії, втрати тяги або появи стороннього стуку з боку циліндра. Під час розбирання оглядають робочу поверхню циліндра, спідницю поршня, кільця та їхні канавки. Самих симптомів недостатньо для висновку: потребу в заміні визначають за результатами огляду та вимірювань. Якщо деталі постраждали від перегрівання чи прихоплення поршня, без з’ясування причини несправність може повторитися.

Як перевірити відповідність

Ø40 означає діаметр 40 мм; p-12 збережено як позначення комплекту. Порівняйте старий циліндр за посадкою в картер, висотою, кріпильними отворами, формою випускного фланця та розташуванням вікон. Збіг лише одного розміру не підтверджує придатність: інша геометрія може завадити монтажу або порушити роботу двигуна.

Для поршня звіряють форму днища й спідниці, положення отвору під палець, кількість і профіль канавок кілець. Діаметр та довжину пальця перевіряють вимірюванням, а з’єднання з шатуном — за вимогами двигуна. Отвори й контури прокладок мають відповідати поверхням з’єднання. Посадку поршня та робочі зазори оцінюють за ремонтними даними двигуна: вільне з’єднання деталей від руки не замінює перевірки розмірів.

На що зважати під час монтажу

Відкритий картер захищають від бруду й випадкового потрапляння стопорів, із посадкових площин прибирають залишки старих прокладок. Разом із поршневою оглядають головку циліндра, шпильки, різьби та підшипник верхньої головки шатуна. Пошкоджені супутні деталі замінюють до складання. Кільця перевіряють у циліндрі та канавках поршня, поверхні тертя змащують оливою, придатною для цього двигуна.

Поршень встановлюють у положенні, передбаченому конструкцією двигуна, а замки кілець суміщають із фіксувальними штифтами в канавках. Циліндр насувають плавно, стискаючи кільця й не застосовуючи ударів. Стопорні кільця пальця мають повністю зайти у свої канавки. Кріплення затягують у належній послідовності з установленим моментом. Перекіс циліндра, неправильно розташоване кільце або незакріплений стопор можуть спричинити задири та поломку. Після складання перевіряють вільне обертання двигуна, герметичність з’єднань і дотримуються режиму обкатки.
