Циліндро-поршнева група Honda DIO 50 Ø39, p-12 SEE (#VDK)

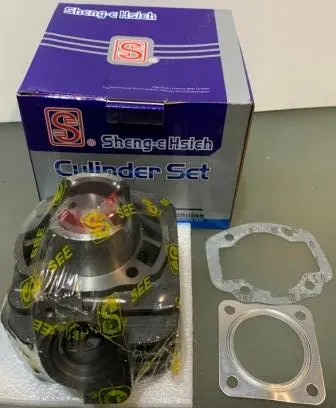

Циліндро-поршнева група SEE для Honda DIO 50 призначена для заміни зношеної поршневої двигуна скутера. Позначення Ø39 означає діаметр 39 мм; додаткове позначення — p-12. У наборі розрізняються циліндр із зовнішніми ребрами охолодження та дві прокладки. Під час підбору звіряють розміри й посадкові поверхні зі знятими деталями, адже сама назва скутера не замінює перевірку відповідності.

Робота поршневої та ознаки зносу

Поршень рухається всередині циліндра, а кільця ущільнюють проміжок між поршнем і стінкою. Від стану цих поверхонь залежать компресія, запуск і тяга двигуна під навантаженням. Ребра на зовнішній поверхні циліндра збільшують площу відведення тепла. Прокладки забезпечують ущільнення стиків із суміжними деталями двигуна.

Поршневу перевіряють, коли двигун важко запускається, втрачає тягу, має низьку компресію або працює зі стороннім металевим шумом. Ці ознаки можуть мати й інші причини, тому рішення про заміну приймають після огляду та вимірювань. На розібраному двигуні перевіряють стінку циліндра на задири, оглядають поршень, кільця та канавки під них. Глибокі подряпини, сліди прихоплення й надмірні зазори можуть вимагати заміни групи.

До передчасного пошкодження призводять перегрів, недостатнє змащування та потрапляння абразивних частинок. Заміна поршневої без усунення причини зносу може закінчитися повторними задирами. Під час ремонту варто перевірити умови змащування, чистоту ребер охолодження та щільність прилеглих з’єднань.

Як перевірити відповідність

Порівняйте діаметр циліндра й поршня, висоту циліндра, розташування кріпильних отворів, форму основи та випускного фланця. Звірте канали, вікна й посадку циліндра в картер. Навіть за однакового діаметра відмінності в геометрії можуть перешкодити встановленню або порушити роботу двигуна.

Окремої уваги потребують поршневий палець і його посадка, висота поршня, форма днища та розташування стопорів кілець. Прокладки мають відповідати контурам стиків, а їхні отвори — збігатися з отворами та каналами деталей. Для порівняння використовуйте знятий циліндр, поршень і позначення двигуна. Зношені поверхні перевіряють вимірювальним інструментом: прикладання деталей одна до одної не дає змоги оцінити робочі зазори.

На що зважати під час заміни

Посадкові поверхні очищають від залишків прокладок, зберігаючи метал неушкодженим і захищаючи картер від сміття. Разом із поршневою оглядають головку циліндра, поршневий палець, його підшипник і стопорні кільця. Пошкоджені супутні деталі замінюють, а для ущільнення стиків застосовують нові прокладки відповідної форми.

Напрямок встановлення поршня визначають за вказівками виробника двигуна. Кільця розміщують з урахуванням їхнього положення та стопорів, поверхні тертя змащують. Поршень заводять у циліндр обережно, без силового натискання. Якщо він не проходить вільно, перевіряють положення кілець і відповідність деталей. Послідовність затягування кріплень та момент беруть із документації двигуна.

Після складання перевіряють вільний рух поршня й герметичність з’єднань. Перший запуск і припрацювання виконують за вимогами до відремонтованого двигуна, без тривалого високого навантаження. Помилка в зазорах, неправильний напрямок поршня чи зміщена прокладка можуть спричинити втрату компресії, руйнування кілець і прихоплення поршня.
