Циліндро-поршнева група (ЦПГ) 2T Stels 50 Ø40 p-12 AMG

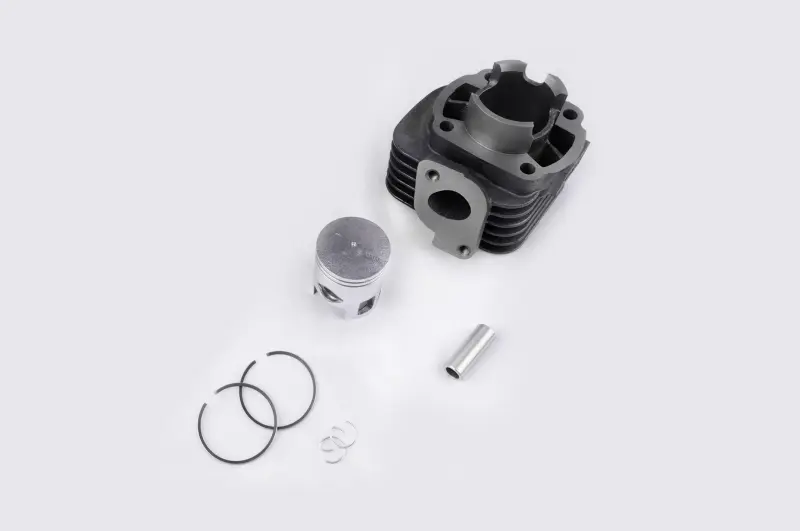

Циліндро-поршнева група для двотактного двигуна Stels 50 з позначенням Ø40 p-12 AMG. До комплекту входять циліндр із зовнішніми ребрами, поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця. Таку групу встановлюють замість зношеного циліндра та поршня, після пошкодження робочих поверхонь або прихоплення, коли самою заміною кілець відновити роботу двигуна вже неможливо.

Як працює поршнева

Поршень рухається в циліндрі, стискає суміш і передає зусилля шатуну через палець. Кільця ущільнюють проміжок між поршнем і стінкою циліндра. У двотактному двигуні поршень також відкриває та перекриває вікна циліндра, тож під час підбору потрібно враховувати геометрію обох деталей. Зовнішні ребра збільшують поверхню відведення тепла. Забруднення між ними заважає охолодженню, тому ребра варто підтримувати чистими.

Ознаки зношення

Зниження компресії, складний запуск, слабша тяга та сторонній стукіт біля циліндра — причини перевірити стан поршневої. Після розбирання шукають задири, глибокі подряпини, пошкодження поршня й залягання кілець. За самими симптомами робити висновок зарано: потребу в заміні визначають оглядом і вимірюваннями. Якщо попередня група постраждала через перегрів, нестачу мастила або потрапляння пилу, спочатку усувають цю причину. Інакше нові деталі також швидко зазнають пошкоджень.

Перевірка сумісності

Позначення Ø40 означає діаметр 40 мм. Зіставте Ø40 p-12 з позначенням демонтованої групи та документацією двигуна. Збіг одного діаметра не забезпечує правильного встановлення: циліндр має відповідати посадці в картері й головці, а поршень — з'єднанню із шатуном та розташуванню вікон.

• Порівняйте отвори кріплення, висоту циліндра та форму частини, що входить у картер.
• Звірте вікна циліндра, фланці й місця приєднання суміжних деталей.
• Перевірте діаметр і довжину пальця, висоту поршня, розташування отвору під палець і канавок для кілець.
• Переконайтеся, що поверхні прилягання головки та картера відповідають новій групі.

Що врахувати під час монтажу

Посадочні поверхні очищають, а відкритий картер захищають від бруду та уламків старих деталей. Разом із поршневою перевіряють верхню головку шатуна, підшипник пальця та стан головки циліндра. Прокладки для розібраних з'єднань підбирають окремо під двигун. Пошкоджені ущільнення не встановлюють повторно, оскільки від їхнього стану залежить герметичність з'єднань.

Поршень розвертають відповідно до інструкції двигуна та маркування на деталі. Замки кілець суміщають із фіксувальними штифтами в канавках, якщо вони передбачені конструкцією. Після встановлення пальця перевіряють, чи повністю сіли його стопорні кільця. Робочі поверхні змащують відповідною моторною оливою; циліндр насувають обережно, без ударів і силового стискання перекошених кілець.

Послідовність і момент затягування кріплень беруть з інструкції виробника двигуна. До запуску перевіряють, чи вільно рухається поршень. Невідповідні розміри або неправильна орієнтація можуть спричинити зачеплення кільця за вікно, втрату компресії та пошкодження циліндра. Після складання дотримуються режиму обкатки, передбаченого для двигуна.
