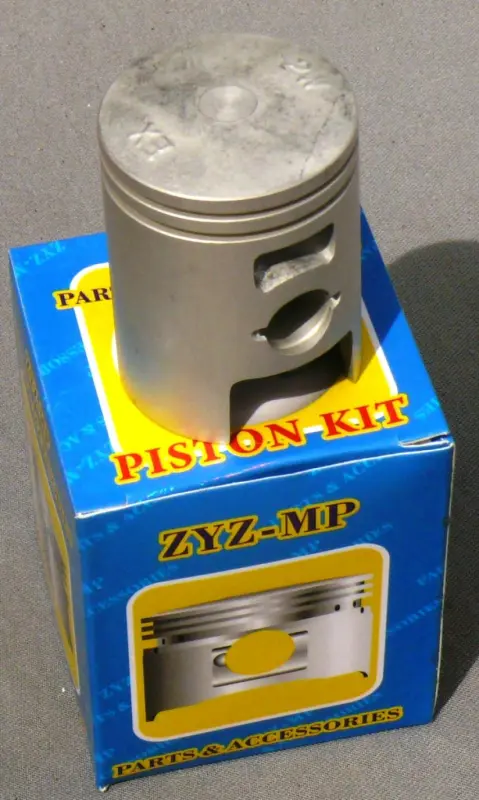

Поршень Honda DIO 50 ремонтний +0,75 мм (Ø39,75 мм) ZYZ-MP (#OLN)

Ремонтний поршень ZYZ-MP для Honda DIO 50 має позначення збільшення розміру +0,75 мм і діаметр Ø39,75 мм. Його використовують під час відновлення циліндро-поршневої групи. Рухаючись у циліндрі, поршень бере участь у стисканні суміші та передає зусилля від згоряння палива через палець і шатун на колінчастий вал. Ремонтний розмір добирають за вимірами циліндра, коли зношену поверхню потрібно обробити, а стандартний поршень уже не забезпечує потрібного зазору.

Будова та ознаки зношення

У верхній частині поршня є канавки для кілець, у бічній стінці — отвір під поршневий палець і вікна, а внизу спідниці зроблено виріз. Розташування цих елементів має значення для підбору нарівні з діаметром. Кільця ущільнюють проміжок між поршнем і циліндром, спідниця спрямовує рух поршня. Якщо канавки зношені, перемички пошкоджені або на спідниці є глибокі задири, заміни самих кілець може бути недостатньо.

Зниження компресії, складний запуск, погіршення тяги та сторонній стукіт у ділянці циліндра — привід перевірити стан поршневої групи. За одним симптомом не можна визначити несправну деталь, тому після розбирання поршень оглядають разом із кільцями та дзеркалом циліндра. Тріщини, глибокі задири, пошкодження отворів під палець або зношення понад допустимі межі є причинами заміни. Якщо деталь постраждала від перегрівання чи недостатнього змащення, спочатку усувають причину пошкодження, щоб вона не повторилася після ремонту.

Що перевірити для підбору

Ø39,75 мм позначає діаметр поршня, а не розмір, до якого слід одразу розточувати циліндр. Потрібний монтажний зазор визначають за вимогами до двигуна й поршня та контролюють вимірюваннями. Циліндр проміряють на різній висоті у кількох напрямках: це допомагає виявити овальність, конусність і нерівномірне зношення. Для розточування та остаточного доведення майстру передають новий поршень, щоб обробити циліндр під його фактичний розмір із належним зазором. Замалий зазор загрожує прихопленням після нагрівання, завеликий спричиняє стукіт і прискорене зношення.

Порівняйте зі знятим поршнем загальну висоту, відстань від осі пальця до днища, діаметр і довжину пальця, форму спідниці та розміщення вікон. Перевірте кількість і розміри канавок, відповідність кілець та положення їхніх фіксувальних штифтів, якщо вони передбачені конструкцією. Збігу лише за діаметром недостатньо: відмінності геометрії можуть порушити газорозподіл або призвести до зіткнення деталей. Остаточно поршень добирають з урахуванням позначення двигуна та вимірів демонтованої деталі.

Особливості заміни

Під час ремонту перевіряють палець, його підшипник, посадкові отвори поршня та поверхню циліндра. Кільця мають відповідати ремонтному розміру й канавкам; їхні зазори контролюють до складання за вимогами двигуна. Стопорні кільця пальця та ущільнення, порушені під час розбирання, замінюють відповідними новими. Поршень орієнтують за документацією двигуна, змащують поверхні тертя й обережно заводять кільця в циліндр, не застосовуючи ударів або надмірного зусилля. Після складання перевіряють, чи механізм вільно прокручується. Точний підбір, чистота під час монтажу та належне припрацювання допомагають відновленій парі поршень–циліндр працювати без передчасного зношення.
