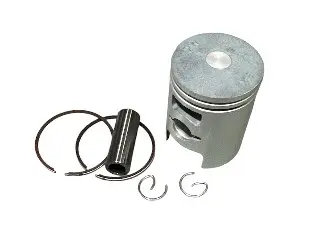

Поршень Honda DIO 50 ремонтний 0,50 (Ø39,50 мм) ZYZ-MP (#OLN)

Ремонтний поршень Honda DIO 50 0,50 (Ø39,50 мм) ZYZ-MP (#OLN) використовують для заміни зношеного поршня під час відновлення циліндро-поршневої групи. Позначення 0,50 означає збільшення діаметра на 0,50 мм проти стандартного розміру, а Ø39,50 — діаметр поршня 39,50 мм. Ремонтний розмір обирають після вимірювання циліндра. Збільшений поршень не усуне задирки, овальність чи нерівномірне спрацювання стінок без відповідної обробки циліндра.

Як працює поршень

Тиск газів діє на днище, і поршень передає зусилля через палець на шатун. Юбка спрямовує його рух у циліндрі, а кільця в канавках ущільнюють проміжок між поршнем і стінкою та допомагають підтримувати компресію. У верхній частині є кільцеві канавки, збоку — вікна. Їхнє розташування, форма юбки та положення отвору під палець мають відповідати конструкції двигуна, тому підбір лише за діаметром не дає потрібної точності.

Ознаки зношення

Стан поршня перевіряють, коли двигун втрачає тягу, важко запускається, має низьку компресію або сторонній стукіт у циліндрі. Під час розбирання оглядають днище, юбку, канавки кілець і посадку пальця. Глибокі задирки, пошкоджені краї канавок та надмірний люфт потребують оцінки разом зі станом циліндра. Самі симптоми ще не доводять несправність поршня: висновок роблять за результатами огляду та вимірювань.

Що перевірити для підбору

Порівняйте нову деталь зі знятою за загальною висотою, відстанню від осі пальця до днища, діаметром і довжиною пальця. Звірте кількість та профіль канавок, форму днища, вирізи юбки й розташування фіксаторів кілець. Різниця в цих параметрах впливає на положення поршня в циліндрі. Навіть за однакового зовнішнього діаметра невідповідна геометрія може перешкоджати роботі двигуна.

Циліндр вимірюють на різній висоті у кількох напрямках, визначаючи овальність і конусність. Зазор між ним та поршнем має відповідати вимогам до конкретного двигуна й деталі, а розточування узгоджують із фактичним розміром підібраного поршня. Позначення 0,50 не є монтажним зазором. Замалий зазор може спричинити прихоплення після нагрівання, завеликий — стукіт, погіршення ущільнення та швидше спрацювання поверхонь.

На що зважати під час монтажу

Разом із поршнем перевіряють палець, його підшипник і посадкові поверхні, добирають відповідні поршневі кільця та нові стопорні кільця пальця. Оглядають стінки циліндра й замінюють прокладки, порушені під час розбирання. Перед складанням контролюють зазор у замках кілець усередині циліндра та посадку кілець у канавках. Кільця не повинні заклинювати, а їхні замки розташовують відповідно до фіксувальних штифтів.

Напрямок встановлення поршня визначають за вимогами до двигуна. Поверхні тертя змащують придатною моторною оливою, стопори пальця повністю садять у канавки. Циліндр насувають обережно, стискаючи кільця без ударів і надмірного зусилля. Помилка в орієнтації поршня або неповністю встановлений стопор можуть пошкодити циліндр. Після складання механізм перевіряють на вільне обертання вручну. Якщо попередня деталь була пошкоджена через перегрів чи нестачу змащення, причину усувають до запуску.
