Підшипник колінвала 2047 20×47×12 мм Honda AF27, TACT AF16, PAL, DJ-1 NT (#OLN)

Підшипник колінвала 2047 розміром 20×47×12 мм слугує опорою колінчастого вала двигуна скутера. Він утримує вал у посадковому місці та забезпечує обертання з невеликим тертям. Застосування: Honda AF27, TACT AF16, PAL, DJ-1. Для точного підбору звіряють не лише модель техніки, а й розміри демонтованого підшипника, повне маркування та вимоги до конкретного двигуна.

Будова та маркування

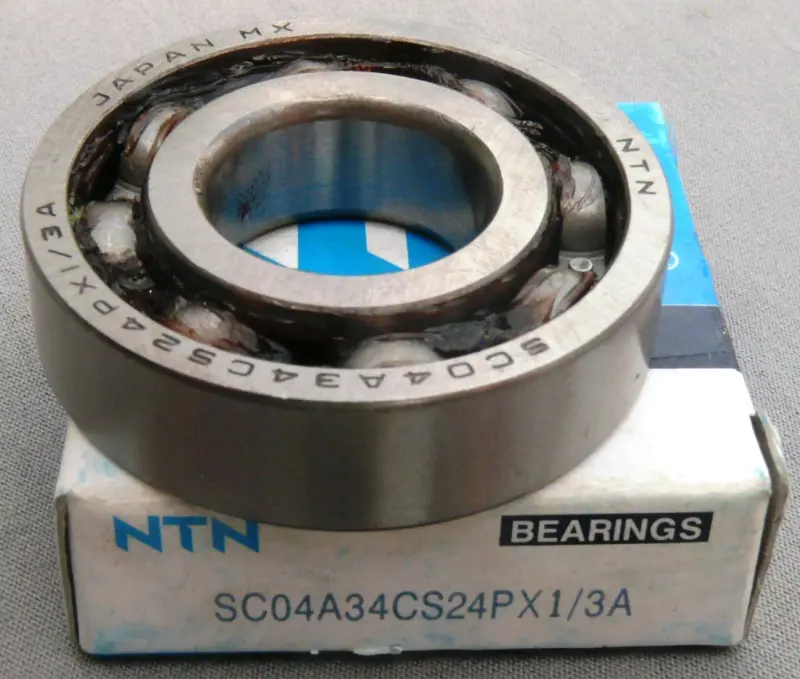

Підшипник має кулькову конструкцію: між внутрішнім і зовнішнім кільцями розташовані кульки, які розділяє сепаратор. З відкритого боку доступна доріжка кочення та видно тіла кочення. Позначення 20×47×12 мм відповідає внутрішньому діаметру 20 мм, зовнішньому діаметру 47 мм і ширині 12 мм. Саме ці розміри визначають відповідність шийці колінвала та посадковому гнізду картера.

Позначення товару — 2047, код у найменуванні — SC04A34CS24PX1. На кільці нанесено NTN, SC04A34CS24PX1/3A та JAPAN MX. Порівнюючи деталі, враховуйте індекс повністю: однакові основні розміри ще не означають однакового виконання підшипників. Літерні суфікси не варто відкидати або довільно замінювати під час підбору.

Ознаки зношення

Гул, що посилюється, відчутний люфт, вібрація двигуна або обертання з заїданням — привід перевірити опори колінвала. Після розбирання оглядають доріжки кочення, кульки та сепаратор, перевіряють плавність руху кілець. Самого шуму замало, щоб визначити несправну деталь: подібні ознаки можуть давати сусідні підшипники та інші частини двигуна. Стан опори оцінюють разом із посадковими поверхнями вала й картера.

До передчасного зношення призводять недостатнє змащування, забруднення, перегрів і пошкодження під час монтажу. Якщо кільце прокручувалося в посадці, встановлення нового підшипника не усуне причину несправності. Виробіток на шийці колінвала або в гнізді картера потребує окремої перевірки: без належного утримання кільця люфт і шум можуть швидко повернутися.

Перевірка перед встановленням

Зіставте обидва діаметри, ширину, повне маркування та виконання старого й нового підшипників. Потрібний внутрішній зазор уточнюють за документацією двигуна, а не за зовнішньою подібністю деталей. Невідповідна ширина може порушити осьове положення деталей, а помилка в посадці — спричинити прокручування кільця, перегрів або туге обертання колінвала.

Заміна опори колінвала

Доступ до підшипника відкривають у послідовності, передбаченій конструкцією двигуна. Для демонтажу використовують відповідний знімач або пресове пристосування, після чого очищають і оглядають посадкові поверхні. Під час установлення на вал зусилля прикладають до внутрішнього кільця, а під час запресовування в картер — до зовнішнього. Монтажне навантаження не повинно проходити через кульки: це залишає пошкодження на доріжках ще до початку роботи.

Разом із підшипником перевіряють сальники колінвала, другу опору та стопорні деталі, якщо вони є в конструкції. Зношені ущільнення й пошкоджені фіксатори замінюють. Спосіб змащування та складання має відповідати вимогам двигуна. Після монтажу переконуються, що колінвал правильно розташований і обертається без заїдань. Під час першого запуску звертають увагу на сторонній шум та ознаки перегріву.
