Патрубок повітряного фільтра Active OLN

Патрубок повітряного фільтра Active OLN з’єднує повітряний фільтр із впускним трактом мопеда. Через нього повітря проходить між суміжними частинами системи впуску. Цілі стінки та щільна посадка допомагають зберігати передбачений шлях потоку. Очищення повітря виконує фільтр, тоді як патрубок утворює з’єднувальний канал і закриває проміжок між його ділянками.

Форма та приєднання

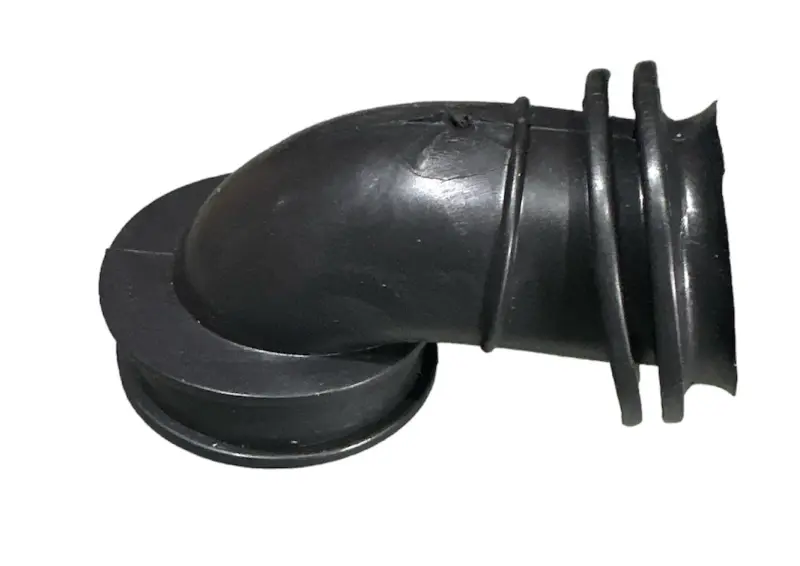

Чорний патрубок має виражений вигин і кільцеві бортики на приєднувальних кінцях. Для встановлення такої деталі потрібен збіг не лише діаметрів, а й напрямку обох кінців. Від форми вигину залежить, чи вдасться зібрати повітропровід без натягу та перекосу. Посадкові ділянки мають рівномірно прилягати до відповідних поверхонь і повністю займати своє місце.

Ознаки зношення

Патрубок варто замінити за наявності наскрізних тріщин, розривів біля країв, пошкоджених бортиків або деформації, яка звужує канал. Ще одна причина заміни — втрата щільної посадки, коли з’єднання зміщується чи залишає щілину після правильного закріплення. Найуважніше оглядають вигин і місця приєднання: вібрація та постійне натягування можуть поступово пошкоджувати ці ділянки.

Негерметичність на ділянці після фільтра створює шлях для потрапляння пилу у впуск. Зім’яті стінки, навпаки, обмежують потік повітря. Нерівна робота двигуна не є однозначною ознакою пошкодження патрубка, проте дає привід перевірити його стан поряд з іншими причинами. Якщо всередині з’єднання є сліди пилу, огляньте також прилеглі поверхні та повітряний фільтр.

Як перевірити відповідність

Порівняйте новий патрубок зі знятим: діаметри обох приєднань, довжину посадкових ділянок, розташування та форму бортиків, вигин і відстань між кінцями. Для вимірювання обирайте цілі ділянки, оскільки розтягнутий край може спотворити результат. Окремо перевірте простір біля повітропроводу: після складання його стінки не повинні притискатися до сусідніх деталей.

Правильно підібраний патрубок встановлюється без скручування, сплющування та примусового витягування. Надмірне затягування кріплення не виправляє невідповідний діаметр: воно може зім’яти край, пошкодити його й залишити негерметичну ділянку. Якщо для приєднання доводиться зсувати корпус фільтра зі штатного місця, повторно перевірте геометрію патрубка та положення кріплень.

Заміна та контроль з’єднання

Працюйте із заглушеним двигуном після його охолодження. Запам’ятайте положення старого патрубка, звільніть штатні кріплення та обережно зніміть обидва кінці. Під час роботи захистіть відкритий впуск від бруду. Приберіть пил і залишки старої деталі з посадкових поверхонь, огляньте кромки приєднань. Хомути й ущільнення, якщо вони передбачені в цьому з’єднанні, перевіряють одночасно та замінюють у разі пошкодження.

Посадіть кінці на передбачену глибину, розправте краї та закріпіть патрубок штатним способом. Переконайтеся, що бортики розміщені рівно, канал не перетиснутий, а стінки не торкаються гострих кромок і гарячих частин. Легким похитуванням перевірте, чи не зміщується з’єднання, та огляньте його на наявність щілин. Рівна посадка без натягу зберігає форму каналу й не навантажує його краї під час роботи.
