Маховик (обгінна муфта) для 4T GY6 125/150 VDK

Маховик (обгінна муфта) для 4T GY6 125/150 VDK працює в механізмі запуску чотиритактного двигуна скутера. Під час пуску муфта передає обертання від стартера до колінчастого вала. Коли двигун уже працює самостійно, вона забезпечує вільний хід, щоб колінвал не розкручував стартер. Від справності цієї деталі залежить, чи буде привід підхоплювати двигун без проковзування та своєчасно припиняти передавання зусилля після запуску.

Будова та ознаки зношення

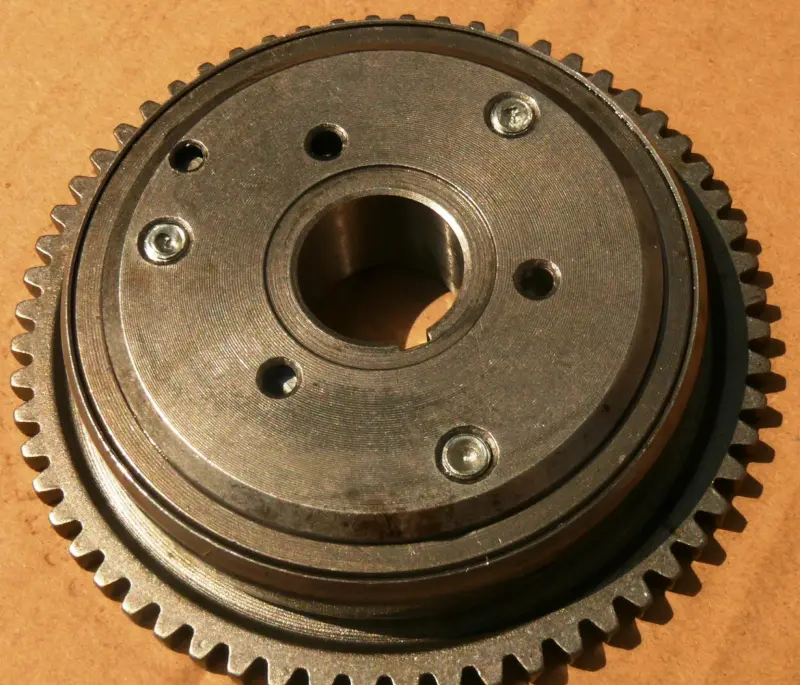

Кругла деталь має зовнішній зубчастий вінець, центральний посадковий отвір і отвори на торцевій поверхні. Уздовж обводу є кілька уступів. Для встановлення мають значення їхня форма й розташування, а також товщина деталі та положення вінця відносно посадки. Самої подібності зовнішнього контуру недостатньо: сусідні частини приводу повинні правильно суміститися після складання.

Обгінна муфта передає зусилля в одному напрямку та допускає вільний хід в іншому. Якщо контактні поверхні зношені, стартер може обертатися, а колінвал — залишатися нерухомим або починати рух із затримкою. Нерівномірне підхоплення, удари чи скрегіт під час пуску також є приводом перевірити цей механізм. Причину встановлюють оглядом: подібні прояви можуть виникати через пошкодження шестерень приводу, тому замінювати муфту лише за звуком недоцільно.

Як перевірити відповідність

Почніть з позначення двигуна, а потім порівняйте заміну зі знятим маховиком. Перевірте зовнішній діаметр, загальну товщину, центральну посадку, виступи та заглиблення. Зіставте розташування отворів, кількість зубців вінця, їхній профіль і ширину. Відмінність у посадці або положенні зубчастої частини може завадити встановленню чи порушити зачеплення, навіть коли деталі мають близькі зовнішні розміри.

Під час огляду старої деталі зверніть увагу на відколи зубців, тріщини, пошкодження посадкових поверхонь, люфт і заїдання. Шайби та втулки варто розкладати в порядку зняття, зберігаючи їхню орієнтацію: це допоможе перевірити взаємне положення деталей при складанні. Пошкоджений вінець потребує також огляду шестерні, що входить із ним у зачеплення. Якщо залишити її зі зношеними або надщербленими зубцями, нова деталь теж швидко зазнає пошкоджень.

Встановлення та перевірка

Заміну виконують із вимкненим запалюванням, унеможлививши випадкове вмикання стартера. Порядок доступу до механізму визначають за настановою до конкретного двигуна. Деталь знімають відповідним інструментом, без ударів по зубчастому вінцю та без навантаження на тонкі краї картера. Посадкові поверхні очищають, прибирають продукти зношення й перевіряють стан деталей, з якими контактує муфта.

Повертаючи механізм на місце, дотримуються початкового розташування шайб, втулок і кріплень. Спосіб змащування, потребу у фіксаторі різьби та моменти затягування визначають за настановою виробника двигуна. До закриття механізму перевіряють посадку без перекосу, зачеплення шестерень і дію муфти в обох напрямках за встановленою процедурою. Деталь, яка не стає на своє місце, не дотягують силою за допомогою кріплення. Неправильна посадка може спричинити заклинювання, руйнування зубців і повторну несправність приводу запуску.
