Пелюстковий клапан Yamaha JOG 5BM VDK

Пелюстковий клапан для Yamaha JOG 5BM регулює надходження паливоповітряної суміші у впускний тракт двотактного двигуна. Перепад тиску відкриває пелюстки, а під час зміни тиску вони закриваються та перешкоджають зворотному викиду суміші. Щільне прилягання пелюсток потрібне для правильної роботи впуску. Якщо воно порушене, двигун може важче запускатися, нестійко працювати на холостому ходу й гірше реагувати на газ. Позначення в назві — VDK.

Будова та ознаки несправності

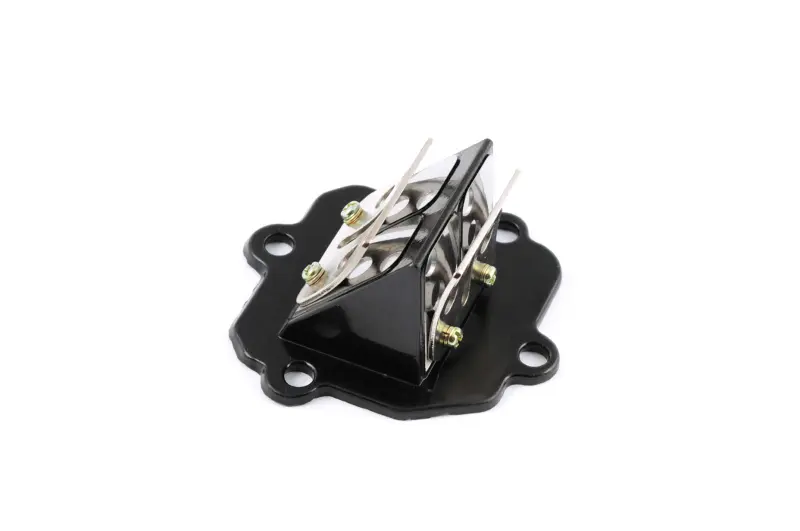

Основа клапана — клиноподібний корпус із пелюстками на похилих сторонах. Зовні встановлені обмежувальні пластини з гвинтовим кріпленням: вони обмежують хід пелюсток під час відкривання. Фігурний фланець має чотири кріпильні отвори. Для правильної посадки мають значення його контур, розташування отворів і висота частини корпусу, що заходить усередину впуску.

Клапан перевіряють за наявності тріщин, відколів на краях пелюсток, деформації або нещільного прилягання до опорних поверхонь. Причиною порушення роботи буває й бруд, який потрапив під пелюстку. Огляньте також корпус та кріплення пластин. Пошкоджена пелюстка небезпечна тим, що її уламок може потрапити в двигун. Намагатися виправити дефект підгинанням пелюсток чи обмежувачів без відповідних вимог ремонтної документації не варто.

Утруднений запуск, нестійкі оберти та викид суміші назад у впуск — привід для огляду, але не однозначне підтвердження поломки клапана. Подібні прояви можливі й через негерметичність прилеглого з’єднання. Тому разом із пелюстками перевіряють ущільнення та поверхні стику. Стан країв оцінюють після очищення: налиплі відкладення можуть заважати закриванню навіть без механічного пошкодження.

Як перевірити відповідність

Порівняйте зі знятим клапаном форму фланця, кількість кріпильних отворів, їхнє розташування та міжосьові відстані. Звірте розміри впускних вікон, глибину посадки й орієнтацію корпусу. Усередині має залишатися місце для його виступної частини без контакту зі стінками. Якщо на скутері вже змінювали картер або деталі впуску, перевірка за старою деталлю особливо корисна.

Зверніть увагу на поверхні під ущільнення та кріплення впускного патрубка. Невідповідні канали можуть звузити прохід суміші, а інший контур основи — спричинити підсмоктування повітря через стик. Не намагайтеся притягнути невідповідну деталь сильнішим затягуванням: це загрожує деформацією фланця або пошкодженням різьби. Кріплення повинно збігатися без перекосу й примусового зміщення корпусу.

На що зважати під час заміни

Спочатку очистіть ділянку навколо впуску, щоб під час розбирання бруд не потрапив усередину. Зніміть деталі, які закривають доступ, запам’ятовуючи їхнє положення. Після виймання клапана приберіть залишки старого ущільнення з поверхонь стику. Перевірте посадкове місце, стан патрубка та кріплення. Пошкоджені ущільнення замініть, добираючи їх за формою з’єднання.

Поставте клапан у належній орієнтації та переконайтеся, що ущільнення не заходить у впускні вікна. Затягуйте кріплення рівномірно, дотримуючись моменту з ремонтної документації двигуна. Герметик використовуйте лише там, де його застосування передбачене: надлишок не має потрапляти під пелюстки чи в канал. Після складання перевірте герметичність стиків, запуск і роботу на холостому ходу.
