Пелюстковий клапан Yamaha JOG 3KJ, 2T Stels 50 VDK

Пелюстковий клапан для Yamaha JOG 3KJ, 2T Stels 50 регулює надходження паливоповітряної суміші до картера двотактного двигуна. Позначення 2T означає двотактний двигун. Під дією розрідження пелюстки відкривають впуск, а коли перепад тиску змінює напрямок, закриваються та стримують зворотний рух суміші. Щільне прилягання пелюсток потрібне для належного наповнення двигуна, рівної роботи на холостому ходу та відгуку на додавання газу.

Будова та ознаки зношення

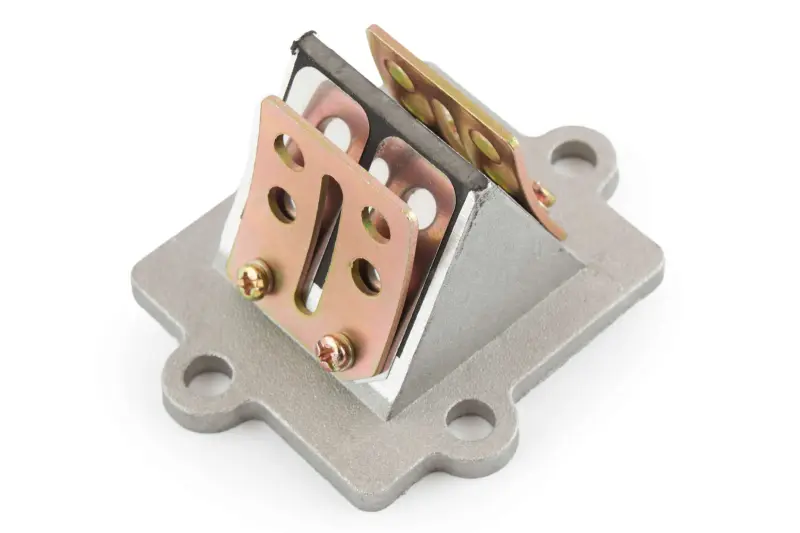

Основа клапана має отвори для кріплення, а пелюстки розташовані на похилих поверхнях. Зовнішні пластини-обмежувачі утримуються гвинтами й обмежують відхилення пелюсток під час відкривання. Окремий привод такому клапану не потрібен: він реагує на зміну тиску. Оглядаючи зняту деталь, перевіряють стан пелюсток, основи, обмежувачів і їхніх кріплень.

Тріщини, відколи на краях, викривлення пелюсток або нещільне прилягання до опорних поверхонь є причинами заміни. Закриванню може заважати й бруд, тому варто відрізняти забруднення від пошкодження деталі. Несправність клапана може проявлятися складним запуском, нестійкими холостими обертами, провалами під час розгону та викиданням суміші назад у впуск. Проте такі симптоми мають і інші причини: спершу перевіряють сам клапан та герметичність його з’єднань.

Як підібрати заміну

Зіставте форму основи, розташування кріпильних отворів і контур впускного вікна зі знятою деталлю. Перевірте також висоту частини, що виступає, та її розміщення відносно фланця. У посадковому місці має вистачати простору для клапана, без контакту із сусідніми деталями. Самої назви моделі недостатньо для перевірки кріплень і геометрії, якщо двигун або впускний тракт раніше переробляли.

Зверніть увагу на стикування з впускним патрубком і прокладкою. Ущільнення має відповідати контуру з’єднання та залишати прохід для суміші відкритим. Фланець повинен прилягати рівно, без перекосу. Якщо отвори зміщені або основа не стає на місце вільно, не намагайтеся притягнути її гвинтами: надмірне зусилля може пошкодити корпус, а щілина в з’єднанні спричинить підсмоктування повітря.

Що врахувати під час заміни

Очистьте ділянку навколо впуску до розбирання, щоб не занести бруд у двигун. Знявши клапан, тимчасово закрийте відкритий канал, поки готуєте посадкові поверхні. Залишки старої прокладки прибирайте обережно, без подряпин на площинах. Поряд із клапаном перевірте патрубок на тріщини, огляньте різьбу кріплень і поверхні стику. Пошкоджене ущільнення або прокладку, що втратила еластичність, замініть відповідною за формою.

Розташуйте клапан так, як передбачено конструкцією впуску, та переконайтеся, що пелюстки й обмежувачі ні за що не чіпляються. Підгинати їх для припасування не потрібно. Кріплення затягуйте рівномірно, дотримуючись послідовності та моменту, наведених у посібнику до двигуна. Перед остаточним складанням приберіть тимчасове закриття каналу й перевірте, чи не залишилися всередині сторонні предмети. Після складання перевірте запуск, холості оберти та реакцію на газ. Невідповідна геометрія або негерметичний стик порушують подачу суміші; якщо перебої залишилися, перевірте правильність встановлення.
