Пелюстковий клапан Yamaha JOG 2JA VDK

Пелюстковий клапан Yamaha JOG 2JA VDK регулює надходження паливоповітряної суміші у двотактний двигун. Він працює у впускному тракті: розрідження відкриває пелюстки, а зворотний перепад тиску притискає їх до сідла. Завдяки цьому суміш проходить усередину, а її повернення у впуск обмежується. Для правильної роботи клапана потрібні цілі пелюстки та щільне прилягання їхніх країв.

Будова та ознаки зношення

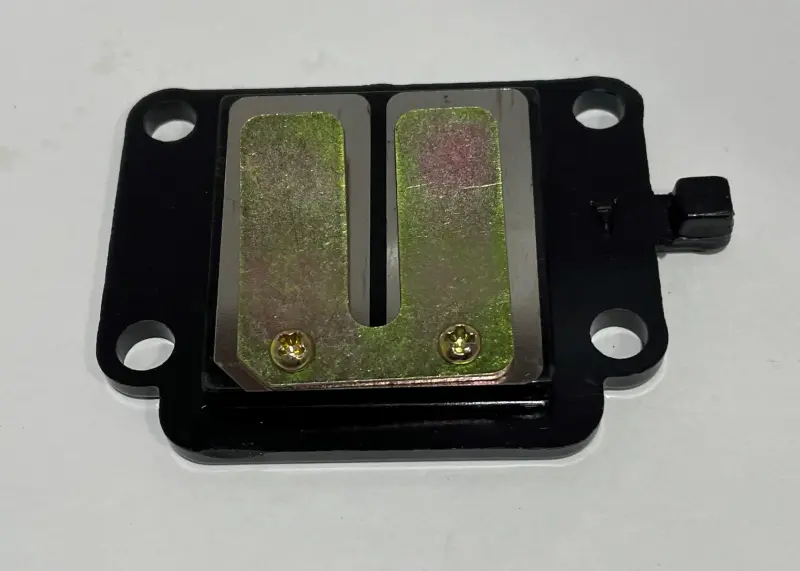

Клапан має чорний корпус із чотирма кріпильними отворами по кутах. Посередині розташовані пелюстки та пластина з поздовжнім вирізом, яку утримують два гвинти. Під час підбору враховують не лише контур корпусу, а й форму посадкової частини, розміщення кріплень та виступів. Ці деталі визначають, чи стане клапан на місце без перекосу та перешкод для руху пелюсток.

Під час роботи двигуна пелюстки постійно згинаються. Тріщини, відколи на краях, викривлення та втрата щільного прилягання — причини замінити клапан. Частинка бруду під пластиною також може заважати закриванню, тож під час огляду варто відрізняти забруднення від пошкодження. Окремо перевіряють корпус: тріщина або деформована площина з'єднання заважає герметично встановити деталь.

На несправність можуть вказувати складний запуск, нестійкі холості оберти, млява реакція на відкривання газу та зворотний викид суміші у впуск. Подібні симптоми мають різні причини, тому рішення про заміну приймають після огляду клапана й ущільнення. Перевіряють краї пелюсток, ділянки біля гвинтів і те, чи повертаються пластини до сідла без заїдання.

Як перевірити відповідність

Зіставте новий клапан зі знятим. Мають збігатися кількість і розташування кріпильних отворів, відстані між їхніми центрами, форма впускного вікна та розміри посадкової частини. Перевірте також висоту корпусу, положення бічного виступу й простір для відкривання пелюсток усередині впуску. Отвори повинні суміщатися без примусового зміщення, а ущільнення — охоплювати весь контур з'єднання.

Разом із клапаном огляньте впускний патрубок і поверхні, до яких прилягає корпус. Пошкодження патрубка або прокладки може залишити підсмоктування повітря після ремонту. Прокладку з розривами, заломами чи сильним обтисненням замінюють. Її отвір має відповідати проходу суміші: край ущільнення не повинен виступати всередину каналу.

Монтаж без перекосу

Заміну виконують на охололому двигуні. Спочатку прибирають бруд навколо впуску, а після демонтажу захищають відкритий канал від сторонніх частинок. Залишки старого ущільнення знімають обережно, щоб не подряпати посадкову поверхню. Клапан розміщують у передбаченому положенні та перевіряють рівне прилягання корпусу. Пелюстки не повинні впиратися в сусідні деталі.

Кріплення затягують рівномірно, дотримуючись моменту з настанови до двигуна. Надмірне зусилля може викривити корпус і порушити герметичність. Не підгинайте пластини для припасування та не стягуйте болтами деталі з несумісними посадковими місцями. Після складання перевіряють герметичність впуску, запуск і стабільність роботи двигуна. Невідповідна геометрія чи перекіс здатні звузити прохід суміші та залишити ті самі прояви несправності.
