Пелюстковий клапан Suzuki AD50 VDK

Пелюстковий клапан Suzuki AD50 VDK працює у впускному тракті двигуна та пропускає паливоповітряну суміш завдяки різниці тиску. Під час впуску пелюстки відхиляються й відкривають прохід. Коли тиск діє у зворотному напрямку, вони притискаються до сідел і обмежують повернення суміші у впуск. Від щільності закривання залежать легкість запуску та стабільність роботи двигуна.

Конструкція та зношування

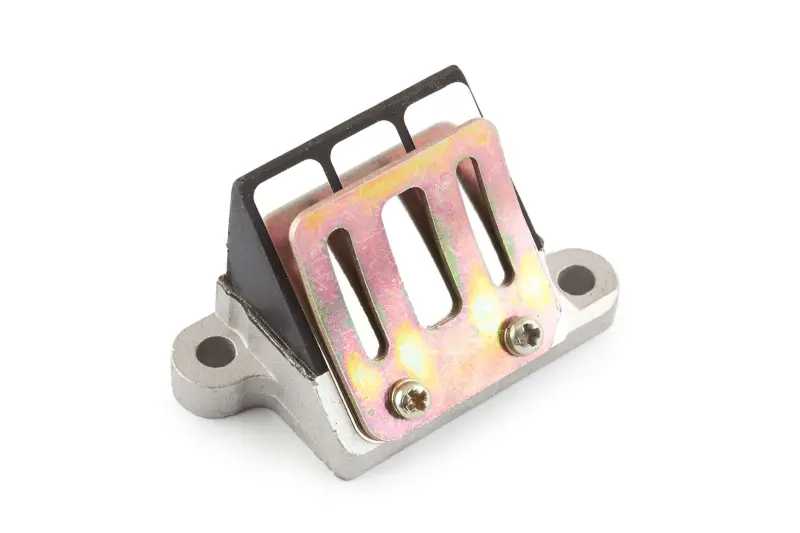

Корпус має монтажні вушка з отворами для кріплення. На його похилій частині встановлена пластина з поздовжніми прорізами, яку утримують два гвинти. Для правильної посадки мають збігатися не лише обриси основи: висота частини, що виступає у впуск, також повинна відповідати відведеному простору. Контакт із сусідніми деталями може заважати роботі клапана.

Під час роботи пелюстки постійно згинаються. З часом можливі тріщини, відколи на краях, деформація та втрата щільного прилягання. Пошкоджені сідла також не дають клапану нормально закриватися. Бруд між пелюсткою та посадочною поверхнею може спричиняти схожі порушення, тому під час огляду варто відрізняти забруднення від зношування. Тріщини корпусу й деформовані місця кріплення очищенням не усунути.

Перевірити клапан варто, якщо двигун важко запускається, нестійко працює на холостому ходу, гірше реагує на газ або викидає суміш назад у впуск. Ці прояви самі собою не доводять несправності пелюсток. Після зняття огляньте їхні краї, перевірте цілісність і прилягання до сідел, а також стан корпусу. Не підважуйте пелюстки викруткою: примусове відгинання може залишити деформацію навіть на справній деталі.

Як перевірити відповідність

Порівняйте зі старим клапаном форму фланця, розміщення та відстань між отворами для кріплення, контур впускного проходу й висоту корпусу. Зверніть увагу на напрямок встановлення та поверхні, між якими розташоване ущільнення. Прокладка має відповідати контуру з’єднання й не перекривати прохід. Якщо впуск раніше переробляли, орієнтуйтеся також на фактично встановлені деталі: назва моделі не визначає розмірів зміненого посадкового місця.

Заміна та перевірка

Знімаючи старий клапан, зафіксуйте його положення та послідовність ущільнювальних деталей. Захистіть відкритий впуск від потрапляння сміття. Залишки старої прокладки приберіть обережно, щоб не подряпати площину прилягання. Поруч із клапаном огляньте впускний патрубок, кріплення та стан посадкової поверхні. Пошкоджену прокладку чи інше передбачене конструкцією ущільнення потрібно замінити, інакше підсмоктування повітря завадить нормальній роботі двигуна.

Поставте клапан у належному напрямку та перевірте, чи рівно він прилягає. Кріплення затягуйте рівномірно, дотримуючись моменту з посібника з обслуговування техніки. Не стягуйте болтами деталі з отворами, що не збігаються, і не намагайтеся прибрати зазор надмірним зусиллям. Невідповідна форма або висота корпусу може перешкоджати посадці та руху пелюсток, а перекошений фланець порушує герметичність. Після складання перевірте з’єднання впуску, запуск, стійкість холостого ходу та відгук на газ.
