Пелюстковий клапан Honda DIO AF34/35 OLN

Пелюстковий клапан Honda DIO AF34/35 OLN керує надходженням паливоповітряної суміші до картера двотактного двигуна скутера. Коли виникає відповідний перепад тиску, пелюстки відкривають прохід з боку карбюратора, а зі зміною тиску закриваються та стримують зворотний потік. Щільне прилягання пелюсток потрібне для нормального наповнення двигуна, впевненого запуску й рівної роботи на малих обертах.

Конструкція та ознаки пошкодження

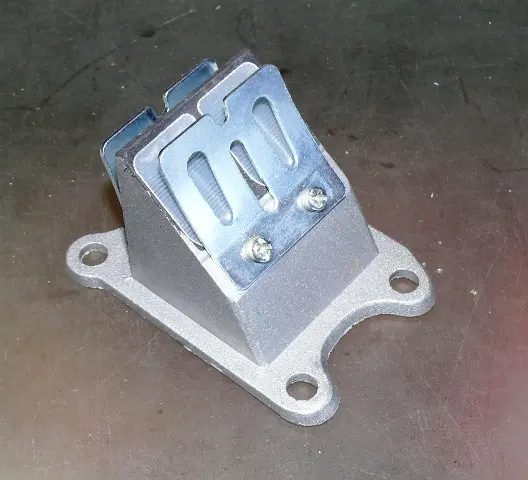

Корпус має монтажний фланець з отворами для кріплення. Пелюсткова частина нахилена відносно основи; обмежувальні пластини з поздовжніми прорізами закріплені гвинтами. Вони обмежують хід пелюсток під час відкривання. Оглядаючи знятий клапан, перевіряють цілісність пластин, надійність їхнього кріплення та стан поверхонь, до яких прилягають пелюстки.

Клапан потребує заміни за наявності тріщин, відколів, викривлених пелюсток або пошкоджень корпусу, що заважають щільному закриванню. Частинки бруду між пелюсткою та сідлом також можуть залишати прохід відкритим. Після відхилення пелюстка має повертатися без заїдання. Надломлена пластина небезпечна для самого двигуна: її уламок може потрапити всередину, тому з таким пошкодженням експлуатацію припиняють.

Несправність може проявлятися важким запуском, нестійкими обертами холостого ходу, провалами під час додавання газу або викидом суміші назад у впуск. Однак за цими симптомами не можна одразу визначити причину. Підсмоктування повітря через негерметичний стик дає схожі прояви, тож разом із клапаном варто оглянути впускний патрубок і ущільнення біля фланця.

Як перевірити відповідність

Порівняйте зі знятою деталлю контур основи, розташування отворів під кріплення та форму прохідного вікна. Далі звірте висоту й нахил частини, що входить у посадкове місце. Фланець повинен прилягати до відповідної поверхні без перекосу, а отвори — збігатися без примусового зміщення корпусу. Спроба притягнути невідповідну деталь болтами може пошкодити стик і спричинити підсмоктування повітря.

Перевірте також, чи достатньо місця для пелюсткової частини всередині впуску. Корпус не має впиратися в сусідні деталі, а стінки посадкового місця не повинні заважати руху пелюсток. Враховуйте форму впускного патрубка та площину його прилягання: самого збігу зовнішніх обрисів основи замало. Таке порівняння допомагає уникнути складання з перекритим каналом або нещільним з'єднанням.

Заміна та контроль роботи

Роботу починають на охолодженому двигуні. Спершу звільняють доступ до впуску й прибирають бруд навколо кріплення, щоб він не потрапив у відкритий канал. Після демонтажу очищують посадкову площину від залишків старого ущільнення, не залишаючи подряпин. Поруч перевіряють патрубок на тріщини, стан різьб і кріплення. Пошкоджену або затверділу прокладку замінюють на відповідну.

Клапан встановлюють у передбаченому положенні: він має сідати на місце без зусилля. Кріплення затягують рівномірно, дотримуючись вимог посібника двигуна. Підгинати пелюстки чи обмежувачі для припасування не потрібно. Після складання перевіряють герметичність впуску, запуск і роботу на холостому ходу. Якщо перебої залишилися, спочатку повторно оглядають стик та прилягання пелюсток, а вже потім переходять до регулювання карбюратора.
