Пелюстковий клапан для Honda DIO AF18/27 VDK

Пелюстковий клапан для Honda DIO AF18/27 VDK пропускає паливоповітряну суміш із впускного тракту до картера двигуна та перешкоджає її руху у зворотному напрямку. Пелюстки реагують на перепад тиску: відкривають прохід для суміші, а потім притискаються до сідла. Від їхнього стану й щільності прилягання залежать легкість запуску, рівність холостого ходу та відгук двигуна на додавання газу.

Будова та ознаки несправності

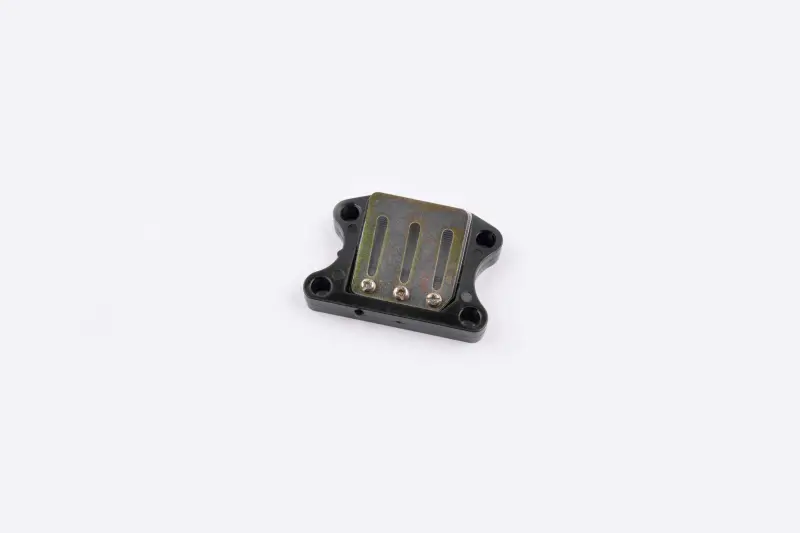

Корпус має чотири отвори для кріплення. Над ним розміщена пластина з трьома поздовжніми прорізами, яку утримують три гвинти. Для встановлення мають збігатися не лише отвори, а й посадковий контур, форма каналу та розташування частин, що виступають. Якщо корпус не відповідає посадковому місцю, затягування кріплення не забезпечить правильного прилягання.

Клапан варто оглянути, коли двигун важко запускається, нестійко працює на холостих обертах, реагує на газ із провалами або викидає суміш назад у впуск. Самі симптоми ще не визначають причину несправності. Після зняття перевіряють, чи немає на пелюстках тріщин, відколів і викривлення, чи прилягають вони до сідла. Пошкоджені краї та пелюстка, що залишається відкритою, порушують перекриття зворотного потоку й можуть бути причиною заміни.

Як перевірити відповідність

Зіставте деталь зі знятим клапаном за формою та розмірами посадкової частини, відстанями між отворами, контуром прохідного вікна й висотою виступів. Перевірте також місце ущільнення та положення корпусу відносно впускного патрубка. Деталь повинна вільно ставати на своє місце, не звужувати канал через невідповідність контуру та не впиратися в сусідні частини. Таке порівняння допомагає уникнути ситуації, коли отвори збігаються, але зібрати впуск правильно неможливо.

Окремо огляньте площину, до якої притискається корпус, і прокладку з'єднання. Залишки старого ущільнення, пошкоджений край або перекіс здатні спричинити підсмоктування повітря навіть зі справним клапаном. Порвану прокладку, а також ту, що затверділа чи втратила форму, слід замінити. Поруч перевірте впускний патрубок на тріщини та огляньте кріплення: дефекти цих деталей також заважають щільному з'єднанню.

Заміна та перевірка

Спочатку очистьте ділянку навколо впуску, щоб під час розбирання бруд не потрапив у двигун. Зафіксуйте положення старого клапана й послідовність розташування ущільнень. Знявши корпус, обережно приберіть залишки прокладки з прилеглих поверхонь, не дряпаючи їх і не засмічуючи відкритий канал. Перевірте посадку нової деталі без примусового притягування гвинтами: вона має ставати рівно та без зусилля.

Встановлюйте клапан із відповідним ущільненням. Кріплення затягуйте рівномірно, дотримуючись моменту з посібника з ремонту двигуна. Не підгинайте пелюстки та не зміщуйте пластини для припасування. Після складання перевірте герметичність впуску, запуск і стабільність холостих обертів. Невідповідний корпус або нещільний стик можуть залишити попередні прояви несправності; якщо під час монтажу пошкоджено пелюстки, клапан потрібно знову оглянути до продовження експлуатації.
