Пелюстковий клапан 2T Stels 50 (1E40QMB) AMG

Пелюстковий клапан для двотактного скутера Stels 50 з двигуном 1E40QMB стоїть у впускному тракті та регулює надходження паливоповітряної суміші до картера двигуна. Коли виникає перепад тиску, пелюстки відкривають прохід, а зі зміною тиску повертаються на місце й обмежують зворотний викид суміші у впуск. Щільне прилягання пелюсток потрібне для належної роботи впуску під час запуску та на різних обертах.

Будова деталі

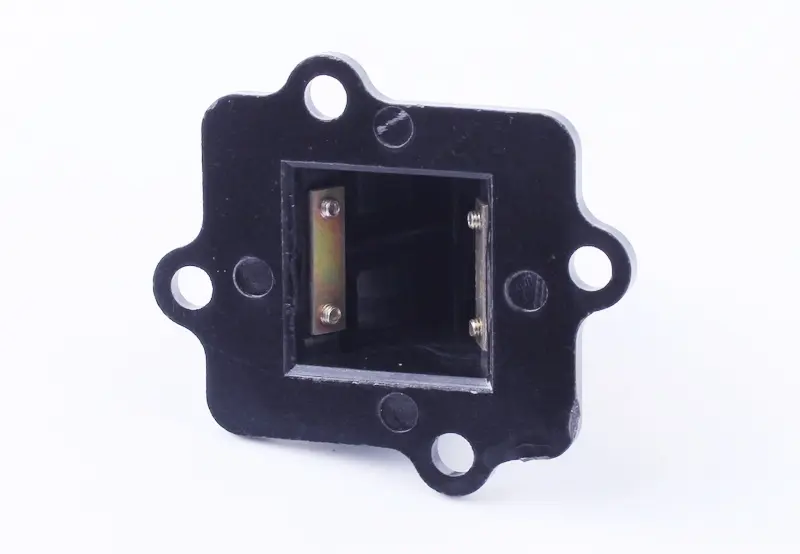

Клапан має чорний монтажний фланець із чотирма кріпильними отворами та прямокутне впускне вікно. Усередині розташовані пелюстковий механізм і притискні планки з гвинтами. Фланець визначає положення деталі в зібраному впуску. Тому під час добору перевіряють не лише кріплення, а й контур основи, форму каналу та глибину частини корпусу, що виступає за площину фланця.

Пелюстки мають вільно відкриватися та повертатися до посадкової поверхні. Тріщини, відколи, викривлення країв або бруд у зоні контакту заважають їм щільно закриватися. Спроба підігнути пелюстки для усунення зазору може пошкодити їх або змінити роботу клапана. Варто також перевіряти внутрішні кріплення: якщо вони послаблені, окремі частини можуть потрапити до двигуна.

Ознаки несправності

Клапан перевіряють, коли двигун важко запускається, нестійко працює на холостому ходу, гірше реагує на газ або викидає суміш назад у впускний тракт. Ці прояви не вказують однозначно на клапан, тож заміну обґрунтовують оглядом деталі. На знятому клапані оцінюють цілісність і прилягання пелюсток, стан корпусу та надійність кріплень. Пошкодження основи чи поверхні під ущільнення також можуть порушувати герметичність впуску.

Як перевірити відповідність

Звірте позначення двигуна та порівняйте клапан зі знятим. Перевірте відстані між кріпильними отворами, їхнє розташування, форму фланця, розміри впускного вікна й висоту корпусу. Деталь повинна поєднуватися з прилеглими частинами впуску без перекриття каналу та розточування отворів. Схожого контуру замало: відмінності в посадці можуть завадити ущільненню стику або обмежити рух пелюсток.

На що зважати під час заміни

Спочатку очистьте ділянку навколо впуску, щоб під час розбирання бруд не потрапив у відкритий канал. Зафіксуйте положення старого клапана та ущільнень. З поверхонь стику обережно приберіть залишки прокладки, не залишаючи подряпин. Поруч огляньте впускний патрубок: тріщини в ньому можуть спричиняти підсмоктування повітря навіть після заміни клапана. Пошкоджену чи зім'яту прокладку потрібно замінити, а її краї не повинні виступати всередину проходу.

Встановіть клапан у належному положенні й перевірте, чи рівно прилягає основа. Затягуйте кріплення рівномірно, дотримуючись моменту з керівництва двигуна. Надмірне зусилля може пошкодити фланець, недостатнє — залишити стик негерметичним. Не допускайте потрапляння герметика в канал або на пелюстки. Після складання перевірте з'єднання, запуск і роботу на холостих обертах. Перекіс чи негерметична посадка порушують дозування суміші та можуть спричинити перегрів двигуна.
