Кришка варіатора Honda DIO AF27/28 ліва VDK

Ліва кришка варіатора для скутерів Honda DIO AF27/28 закриває привід із боку варіатора та захищає механізм від зовнішнього забруднення. Її замінюють, коли корпус тріснув, кріпильне вушко відламалося або край більше не прилягає до картера. Для правильного підбору потрібно звірити не лише модель скутера, а й будову знятої кришки: вона має сісти на місце без перекосу та не торкатися рухомих деталей.

Будова та ознаки пошкодження

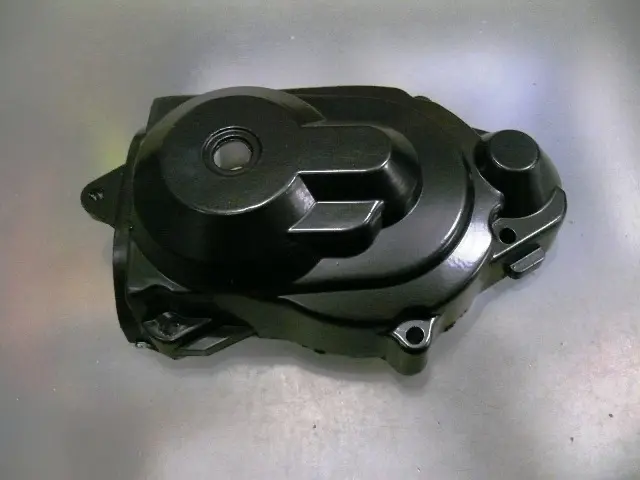

Чорний корпус має об’ємні виступи, круглий отвір і кріпильні вушка по краях. Під час порівняння зі старою деталлю звертайте увагу на кожну з цих ділянок. Особливо ретельна перевірка потрібна, якщо двигун або частини приводу вже замінювали. Схожого зовнішнього обрису недостатньо: отвори, посадкові місця й простір усередині також мають відповідати механізму.

Типові причини заміни — удар, тріщина біля кріплення, зруйнований отвір під болт або викривлена площина стику. Через щілини всередину легше потрапляють бруд і волога. Не варто намагатися усунути зазор сильнішим затягуванням: так можна зламати вушко чи пошкодити різьбу картера. Водночас потерте покриття без тріщин і порушення посадки саме по собі не означає, що кришку потрібно міняти.

Брязкіт, сліди тертя з внутрішнього боку та кріплення, яке постійно послаблюється, потребують з’ясування причини. Звук може виникати через пошкоджений корпус або несправність механізму під ним. Після зняття перевірте ділянки можливого контакту й приберіть уламки старої кришки. Заміна корпусу не усуває люфт інших деталей приводу.

Орієнтири для підбору

• Контур корпусу та форма краю, що стикується з картером.
• Кількість і розташування отворів під болти, висота та форма кріпильних вушок.
• Положення круглого отвору, виступів і посадкових місць зовні та зсередини.
• Зазори до рухомих деталей і відповідність місць для компонентів, які переносять зі старої кришки.

Очистьте зняту деталь перед порівнянням: під шаром бруду складно помітити тріщину або оцінити стан краю. Якщо корпус розбитий, додатково звіряйте кріплення та прилеглу поверхню картера. Не підганяйте невідповідну кришку перекошуванням чи довільним розточуванням отворів. Стягування болтами деталі, яка не сідає вільно, створює напруження в корпусі та підвищує ризик повторного пошкодження.

Заміна та контроль посадки

Скутер встановлюють стійко, вимикають запалювання й дають двигуну охолонути. Ділянку навколо стику очищають, фіксують розташування болтів і знімають те, що заважає доступу до кришки. Після демонтажу перевіряють різьбу в картері, стан кріплення, напрямних та ущільнювальних деталей, якщо вони передбачені конструкцією. Пошкоджені супутні деталі замінюють; компоненти, які потрібно перенести, оглядають до складання.

Спочатку кришку встановлюють без зусилля й перевіряють, чи рівно вона прилягає. Болти наживляють від руки, потім рівномірно затягують із моментом за посібником із ремонту скутера. Герметиком не виправляють невідповідність поверхонь. Після складання перевіряють посадку та роботу механізмів, пов’язаних із кришкою. Якщо з’явилися скрегіт, стукіт або заїдання, двигун зупиняють і перевіряють монтаж: подальша робота може пошкодити привід і новий корпус.
