Крильчатка охолодження ЦПГ 4T GY6 125/150 AMG

Крильчатка охолодження циліндро-поршневої групи для чотиритактних двигунів GY6 125/150 AMG подає повітря, яке кожух спрямовує до циліндра та головки. Такий обдув відводить тепло під час роботи двигуна й потрібний також тоді, коли зустрічного потоку недостатньо. Цілі лопаті та надійне кріплення допомагають зберегти нормальну роботу примусового охолодження.

Будова та ознаки пошкодження

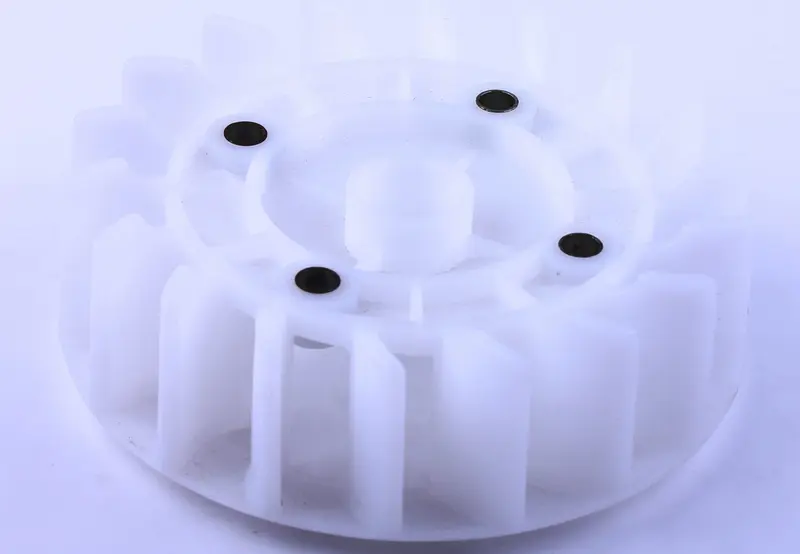

Крильчатка білого кольору має круглу основу, лопаті по колу й центральну посадкову частину. Навколо центра розташовані чотири кріпильні отвори. Для встановлення мають значення висота лопатей, форма центра та положення кріпильної площини: деталь повинна сідати на своє місце без перекосу й вільно обертатися всередині штатного кожуха.

Крильчатку замінюють, якщо є тріщини біля основи лопатей, відколи, деформація або розбиті місця кріплення. Кругові потертості на корпусі чи краях лопатей — привід перевірити зазор до кожуха та надійність фіксації. Шум і вібрація допомагають помітити несправність, проте їхню причину потрібно визначити оглядом. Відламану лопать не варто відновлювати клеєм: порушення форми та розподілу маси заважає рівномірному обертанню.

Як перевірити відповідність

Порівняйте зі знятою крильчаткою зовнішній діаметр, загальну висоту, центральну посадку та розташування всіх кріпильних отворів. Окремо звірте глибину центральної частини й відстань від кріпильної площини до країв лопатей. Навіть коли отвори збігаються, інша висота може спричинити тертя об кожух, а невідповідна посадка — залишити зазор між крильчаткою та поверхнею, до якої її прикручують.

Зверніть увагу на профіль і напрямок лопатей: їх порівнюють зі штатною деталлю разом із посадковими розмірами. Якщо старий корпус розколовся, для перевірки використовуйте вцілілі місця кріплення та посадкові поверхні. Розсвердлювання отворів або стягування перекошеної крильчатки гвинтами не усуває невідповідність. Навантаження біля кріплень у такому разі може спричинити нові тріщини.

Що врахувати під час заміни

Працюйте із зупиненим і охололим двигуном, унеможлививши випадковий запуск. Знявши кожух, зафіксуйте положення старої крильчатки та порядок встановлення кріпильних деталей. Приберіть уламки й бруд, очистьте посадкову поверхню. Перевірте сам кожух, його кріплення та деталі, що спрямовують повітря: пошкодження й перекоси можуть заважати обдуву або спричиняти контакт із лопатями. Зношені гвинти та шайби замініть відповідними до штатних вимог.

Нову крильчатку посадіть рівно, без примусового притискання. Переконайтеся, що центральна частина повністю прилягає до основи, та рівномірно затягніть кріплення із зусиллям, визначеним для двигуна. До запуску перевірте доступним способом вільне обертання та зазор до кожуха. Після складання стежте за стороннім шумом, тертям і вібрацією. Якщо вони з’явилися, зупиніть двигун та перевірте встановлення: подальша робота може пошкодити лопаті й погіршити відведення тепла від циліндра.
