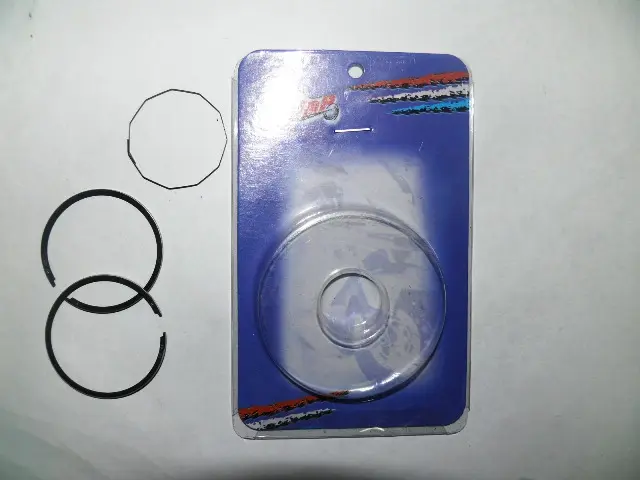

Поршневі кільця Honda DIO 50 STD Ø39,00 мм JYMP (#VDK)

Поршневі кільця Honda DIO 50 STD Ø39,00 мм JYMP (#VDK) розміщуються в канавках поршня та ущільнюють проміжок між ним і стінкою циліндра. Вони допомагають утримувати тиск газів під час стискання та згоряння суміші, а також передають частину тепла від поршня до циліндра. STD означає стандартний розмір, а Ø39,00 мм — номінальний діаметр циліндра, для якого добирають кільця.

Ознаки зношення

Про проблеми з кільцями можуть свідчити падіння компресії, складний запуск і погіршення тяги. Під час розбирання приводом для заміни стають тріщини, зламані ділянки, задири або залягання кільця в канавці через нагар. Водночас перевіряють поршень і циліндр: нові кільця не компенсують значне зношення стінок, глибокі подряпини чи розбиті канавки.

Кільце розрізане в одному місці, утворюючи замок. Така будова дає змогу стиснути його під час складання та залишає місце для теплового розширення. Для належного ущільнення кільце має прилягати до стінки циліндра й зберігати потрібну рухливість у канавці. Нагар, перегрів і недостатнє змащування порушують цю роботу. Причину пошкодження варто усунути разом із заміною кілець, щоб несправність не повторилася.

Що звірити для підбору

Спочатку перевірте розмір поршневої групи, яка зараз стоїть на двигуні. Після попереднього ремонту циліндр міг бути розточений під ремонтний поршень, тому самої назви скутера недостатньо. Зіставте розмірне маркування поршня, фактичний діаметр циліндра та позначення STD. Число 39,00 мм стосується номінального діаметра циліндра, а не зовнішнього діаметра незатиснутого кільця, виміряного лінійкою.

Порівняйте зі знятими деталями висоту кілець, профіль перерізу й форму кінців замка. Перевірте, чи відповідають вони канавкам поршня та фіксувальним штифтам, якщо такі є. Однаковий діаметр не робить кільця з різним профілем взаємозамінними. Надто високе кільце може затиснутися, а надмірний зазор у канавці заважатиме ущільненню та сприятиме подальшому зношенню.

Підготовка та складання

Після зняття старих кілець канавки очищають від нагару, не пошкоджуючи їхні краї. Оглядають поршень, поверхню циліндра та фіксатори кілець. Деталі з пошкодженнями замінюють, а для розібраного з’єднання готують потрібні нові прокладки. У канавках не повинні залишатися тверді відкладення чи уламки; під час очищення їх також не допускають усередину двигуна.

До встановлення на поршень перевіряють зазор у замку кільця, рівно розміщеного в циліндрі. Окремо контролюють зазор у поршневій канавці. Допустимі значення визначають за ремонтною документацією конкретного двигуна. Кільце розводять лише настільки, щоб надіти його на поршень, без скручування та ривків. Якщо верхнє й нижнє кільця відрізняються або є позначення сторони монтажу, дотримуються відповідного порядку та напрямку.

Перед введенням поршня робочі поверхні змащують відповідно до вимог складання двигуна. Кільця обережно стискають, розташовуючи замки біля передбачених фіксаторів. Якщо циліндр не насувається плавно, посадку перевіряють, а зусилля не збільшують. Замалий зазор у замку може призвести до змикання кінців під час нагрівання й пошкодження циліндра. Завеликий залишає шлях для прориву газів і знижує компресію.
