Колінвал Honda DIO AF34/35 (щоки 32,5 мм) AMG

Колінвал для Honda DIO AF34/35 з позначенням «щоки 32,5 мм» AMG призначений для заміни колінчастого вала під час ремонту двигуна скутера. Він через шатун сприймає зусилля поршня та перетворює його зворотно-поступальний рух на обертання. Стан вала впливає на рівномірність роботи двигуна, положення шатуна й навантаження на корінні підшипники. Для правильного підбору потрібно порівняти конструкцію та посадкові розміри зі знятою деталлю.

Будова та ознаки зношення

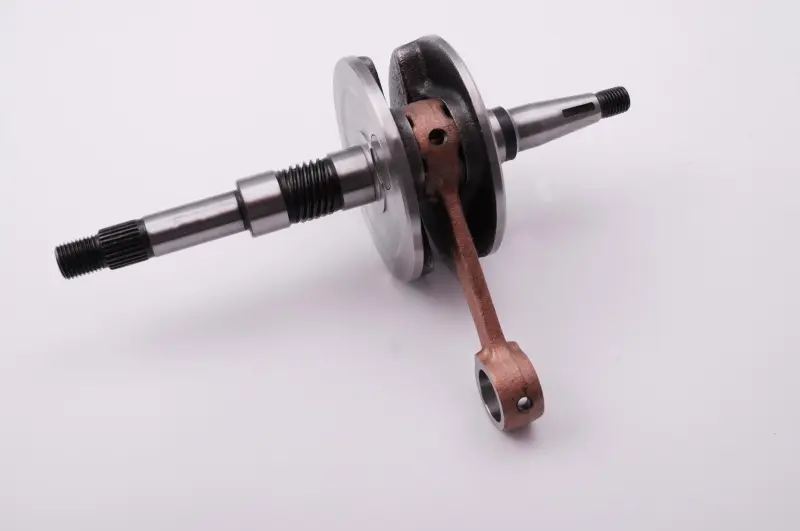

Колінвал має дві щоки, розташований між ними шатун і кінці з посадковими ділянками з обох боків. На кінцях є різьба, шліцьова ділянка та паз. Від їхньої форми й розташування залежить встановлення деталей, що з’єднуються з валом. Позначення «щоки 32,5 мм» варто враховувати під час порівняння, але воно не замінює перевірку решти розмірів і з’єднань.

Стукіт у нижній частині двигуна, посилення вібрації, заїдання під час прокручування та люфт у з’єднанні шатуна з кривошипом — приводи перевірити колінвал. Схожі прояви можливі й через зношені корінні підшипники, тому причину встановлюють після розбирання. Вал потребує заміни за деформації, пошкодження посадок, різьби чи шліців, а також за неприпустимого зношення шатунного з’єднання. Нестача мастила, перегрів і тверді частинки всередині двигуна прискорюють пошкодження поверхонь тертя.

Як перевірити відповідність

Зіставте довжину та форму обох кінців, діаметри ділянок під підшипники й сальники, положення уступів, параметри різьби, шліци та паз. Окремо звірте розміри щік, відстань між ними, геометрію шатуна та з’єднання його верхньої головки з поршневим пальцем. Загальної подібності недостатньо: посадки перевіряють вимірювальним інструментом. Якщо двигун раніше замінювали або переробляли, враховуйте конструкцію фактично встановленого вала.

Невідповідний діаметр посадки призводить до недостатньої фіксації підшипника або надмірного натягу. Інша довжина кінця чи зміщений уступ можуть завадити закріпленню суміжних деталей. Помилка в геометрії щік або шатуна загрожує торканням картера та порушенням руху поршня. Підганяти такі розбіжності випадковими шайбами чи надмірним затягуванням кріплень не можна: це не забезпечує правильного положення вала.

Заміна та перевірка складання

Для встановлення колінвала двигун розбирають, щоб отримати доступ до його опор. Після зняття перевіряють корінні підшипники, сальники та їхні посадкові місця в картері. Також оглядають поршневий палець і його з’єднання з шатуном. Зношені підшипники й пошкоджені ущільнення замінюють, а для рознімних з’єднань готують передбачені конструкцією прокладки або ущільнювальний склад. Із посадкових поверхонь прибирають бруд і залишки старого ущільнення без подряпин та задирок.

Вал знімають і встановлюють відповідними знімачами та монтажними пристроями. Удари по різьбових кінцях і передавання зусилля через шатун можуть пошкодити деталь ще до запуску. Порядок складання та моменти затягування кріплень беруть із ремонтної документації двигуна. Після встановлення перевіряють плавність обертання, положення суміжних деталей і відсутність торкання щік до картера. До запуску потрібно усунути будь-яке заїдання та переконатися, що ущільнення не пошкоджені під час монтажу.
