Колінвал Honda DIO AF34/35 (щоки 32,5 мм) SEE (#VDK)

Колінвал Honda DIO AF34/35 (щоки 32,5 мм) SEE (#VDK) призначений для заміни колінчастого вала двигуна скутера. Він приймає зусилля від поршня через шатун і перетворює зворотно-поступальний рух на обертання. Стан колінвала впливає на рівномірність роботи двигуна, вібрації та зношування сполучених деталей. Під час ремонту орієнтуються на геометрію демонтованого вала й розміри посадкових місць у картері.

Будова та ознаки зношування

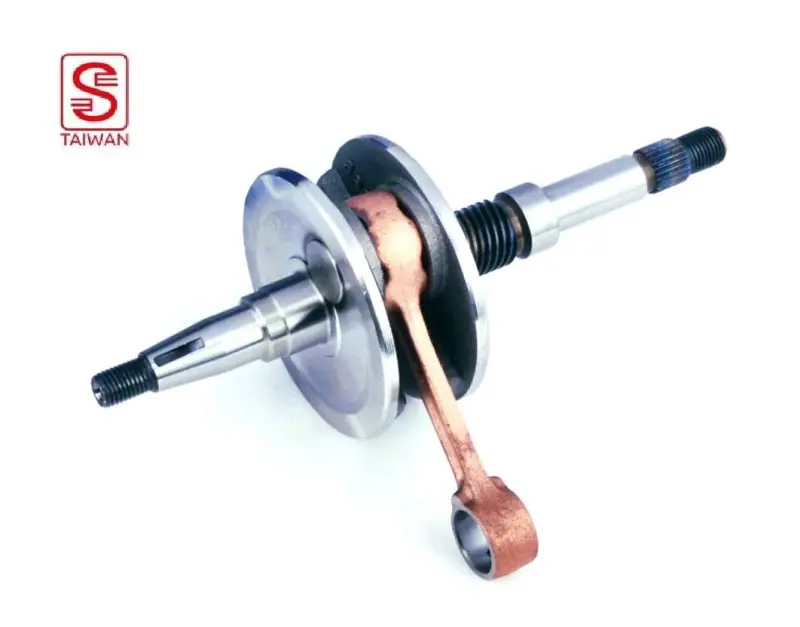

Конструкція складається з двох щік, шатуна між ними та кінців вала з посадковими ділянками з обох боків. На кінцях є різьба й ділянки для з’єднання з деталями, що встановлюються на вал. Шатун передає навантаження від поршня, а вал обертається в корінних підшипниках картера. Справні посадки та правильне взаємне положення щік потрібні для роботи кривошипного механізму без перекосів і заїдання.

Перевірити колінвал варто, якщо з нижньої частини двигуна чути стукіт, зросли вібрації або під час прокручування відчувається опір. Ці ознаки не визначають несправність самі по собі: джерелом шуму можуть бути й корінні підшипники. Причинами заміни вала стають пошкоджена різьба, зношені посадки, деформація, надмірне биття або зношування нижнього шарніра шатуна. Бічне переміщення шатуна перевіряють окремо від радіального люфту та порівнюють із допусками ремонтної документації.

Як перевірити відповідність

Позначення «щоки 32,5 мм» враховують разом з іншими розмірами старої деталі, виконуючи вимірювання між однаковими точками. Зіставте загальну довжину вала, діаметри й розташування посадок під підшипники та сальники, форму кінців, різьбу й з’єднувальні ділянки. Також перевірте геометрію шатуна та отвір його верхньої головки відносно деталей поршневої групи. Збіг обрисів не замінює перевірки посадок і розмірів.

На демонтованому валу огляньте місця кріплення сполучених деталей. Задири, сліди прокручування або пошкодження пазів можуть вказувати на потребу ремонту сусідніх з’єднань. Невідповідні посадки чи довжина вала здатні завадити з’єднанню половин картера, спричинити перекіс, осьове затискання або неправильне встановлення сальника. Помилка в геометрії шатуна змінює положення поршня, тож ці параметри звіряють до складання двигуна.

Монтаж і супутні деталі

Для заміни колінвала двигун розбирають і роз’єднують картер. Одночасно оглядають корінні підшипники, сальники, їхні посадкові місця та підшипник верхньої головки шатуна. Зношені підшипники замінюють, а ущільнення, порушені під час розбирання, відновлюють відповідно до вимог складання двигуна. Із поверхонь стику прибирають бруд і залишки старого ущільнювального матеріалу, зберігаючи їх без подряпин та забоїн.

Вал установлюють відповідними знімачами й монтажними пристроями, передаючи зусилля на потрібну посадку. Не можна забивати його ударами по кінцях або навантажувати через шатун: це загрожує пошкодженням різьби та зміщенням щік. Після з’єднання картера перевіряють, чи обертається вал вільно, без заїдання й осьового затискання. Сполучені деталі закріплюють із моментами затягування за ремонтною документацією. До запуску усувають причину попередньої поломки, зокрема недостатнє змащування або потрапляння забруднень.
