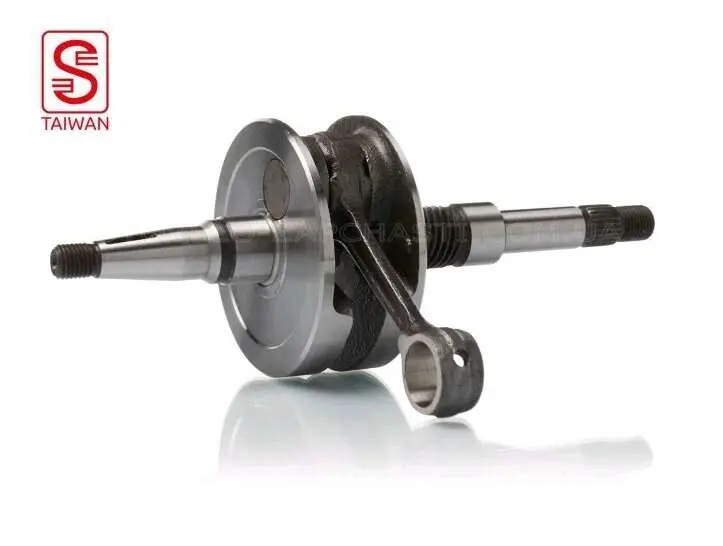

Колінвал Honda DIO AF18 SEE (#VDK)

Колінвал Honda DIO AF18 SEE (#VDK) призначений для ремонту кривошипно-шатунного механізму двигуна скутера. Через шатун він сприймає зусилля від поршня та перетворює його зворотно-поступальний рух на обертання. Справний колінвал потрібен для рівномірної роботи двигуна, правильного руху поршня й нормального навантаження на корінні підшипники.

Будова та ознаки зношення

Конструкція має дві щоки та шатун між ними. Кінці вала ступінчасті, з ділянками різної форми й діаметра, різьбою та шліцами. На цих поверхнях установлюються та фіксуються суміжні деталі. Тому під час підбору потрібно порівнювати обидва кінці колінвала й розташування посадок, а не лише його загальні обриси.

Стукіт у кривошипному механізмі, посилення вібрації, заїдання під час обертання або наслідки заклинювання двигуна — приводи перевірити колінвал. Після розбирання оглядають посадочні поверхні, різьбу та шліци, вимірюють биття вала, перевіряють люфт нижньої головки шатуна. Бічний рух шатуна не слід плутати з радіальним люфтом: ці величини оцінюють окремо за допусками конкретного двигуна.

До пошкоджень можуть призвести недостатнє змащення, забруднення, перегрів або тривала робота зі зношеними підшипниками. Якщо замінити лише колінвал, залишивши причину несправності, ремонт може знадобитися знову. Задири та сліди перегріву на знятій деталі — підстава уважно оглянути корінні підшипники, сальники й місця їх установлення в картері.

Як перевірити відповідність

Зіставте зі старим колінвалом довжину та форму кожного кінця, положення уступів, посадки під підшипники й сальники, різьбу, шліци та ділянки фіксації суміжних деталей. Окремо перевірте розміри щік, геометрію шатуна й отвір його верхньої головки для з'єднання з поршнем. Однакова форма з одного боку ще не означає, що весь колінвал підходить до двигуна.

Якщо двигун раніше переробляли або збирали з різних комплектуючих, орієнтуйтеся також на фактичну будову знятої деталі. Невідповідний діаметр посадки заважає правильно встановити підшипник, інша довжина кінця вала порушує кріплення суміжних деталей, а відмінна геометрія шатуна змінює положення поршня. Різьба, шліци та посадки мають збігатися без припасовування.

Що врахувати під час заміни

Колінвал замінюють із розбиранням двигуна та роз'єднанням картера. Після демонтажу очищають посадочні місця, оцінюють підшипники й ущільнення. Зношені підшипники та пошкоджені сальники замінюють разом із колінвалом. Варто також перевірити з'єднання верхньої головки шатуна з поршневим пальцем, щоб люфт у ньому не залишився після ремонту.

Для демонтажу та встановлення використовують відповідні знімачі й монтажні пристосування. Не можна забивати вал ударами по його кінцях або прикладати монтажне зусилля через шатун. Під час установлення підшипника зусилля спрямовують на потрібне кільце та дотримуються послідовності складання двигуна. Кріплення затягують із моментами, наведеними в ремонтній документації.

Після складання вал має обертатися вільно, без заїдань. Перевірте, чи правильно сіли суміжні деталі та чи немає перекосу. Туге обертання не варто намагатися усунути запуском двигуна: спочатку знаходять причину й виправляють установлення. Це допомагає уникнути пошкодження підшипників і повторного розбирання картера.
