Колінчастий вал Honda DIO AF18 VDK

Колінчастий вал Honda DIO AF18 VDK призначений для ремонту двигуна скутера. Він сприймає зусилля поршня через шатун і перетворює зворотно-поступальний рух на обертання. Стан колінвала впливає на рівномірність роботи двигуна, вібрацію та правильний рух поршня. Підставою для заміни стають зношення шатунного з’єднання, пошкоджені посадкові поверхні або порушена геометрія вала.

Будова та причини перевірки

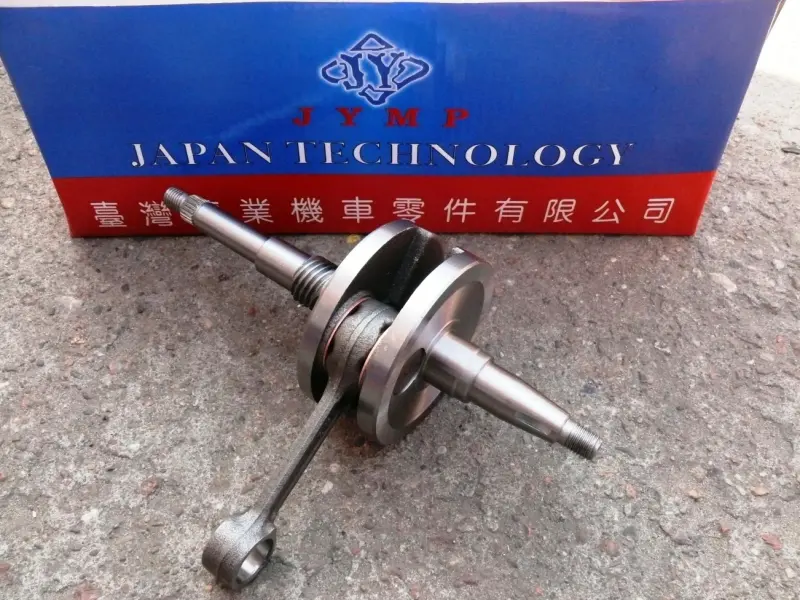

Конструкція має дві щоки, шатун між ними та кінці вала з різьбовими ділянками з обох боків. Щоки з’єднують частини колінвала й беруть участь в урівноваженні рухомих деталей. Нижня головка шатуна працює на з’єднанні, зміщеному відносно осі обертання. Його справність так само важлива, як цілісність різьби та стан поверхонь під підшипники.

Металевий стукіт знизу двигуна, посилення вібрації, відчутний радіальний люфт шатуна або заїдання під час його руху потребують перевірки. Подібні ознаки можуть виникати й через несправні корінні підшипники, тому рішення про заміну приймають після розбирання та огляду. Бічне переміщення шатуна не слід плутати з радіальним люфтом: ці зазори перевіряють окремо та порівнюють із вимогами ремонтного посібника.

Як перевірити відповідність

Зіставте новий і демонтований вали за загальною довжиною, формою обох кінців, діаметрами та розташуванням посадкових ділянок під підшипники й сальники. Звірте різьбу, місця кріплення суміжних деталей та положення упорних поверхонь. Навіть якщо один кінець повністю збігається, відмінність другого може завадити складанню або змістити встановлені на ньому деталі.

Наступний крок — порівняти розміри щік, геометрію шатуна та верхню головку, що з’єднується з поршнем. Від них залежать розміщення вала всередині картера й траєкторія руху поршня в циліндрі. Невідповідність може спричинити контакт із внутрішніми поверхнями, перекіс, неправильний хід поршня та пошкодження двигуна. Для підбору потрібні вимірювання й ремонтна документація; загальна подібність форми не замінює такої перевірки.

Що врахувати під час установлення

Заміна потребує розбирання двигуна та відкриття картера. Поки є доступ до колінвала, перевіряють корінні підшипники, сальники й посадкові місця. Підшипники, які шумлять, заїдають або мають люфт, замінюють, так само як зношені ущільнення. Додатково оглядають поршневий палець і з’єднання з верхньою головкою шатуна. Залишки зношених деталей і забруднення прибирають із картера до складання.

Вал установлюють відповідними пристосуваннями, дотримуючись послідовності з ремонтного посібника двигуна. Не можна стягувати половини картера болтами, щоб запресувати вал із перекосом, або завдавати ударів по його кінцях. Так можна пошкодити різьбу й підшипники та порушити центрування щік. Контактні поверхні змащують за процедурою складання, а кріплення затягують визначеним моментом.

Після з’єднання картера перевіряють, чи вільно обертається колінвал і чи правильно розташований шатун. Якщо обертання нерівномірне або є заїдання, причину усувають до продовження складання. Це дає змогу виявити помилку посадки до запуску й уникнути пошкодження щойно встановлених деталей.
