Кожух генератора 4T GY6 125/150 AMG

Кожух генератора 4T GY6 125/150 AMG закриває ділянку генератора та вентилятора охолодження двигуна. Позначення 4T означає чотиритактний двигун. Корпус відгороджує обертові деталі від навколишнього простору та допомагає спрямовувати повітря. Тріщини у стінках і нещільні стики порушують цей шлях, тому цілісність кожуха має значення для охолодження.

Будова та ознаки пошкодження

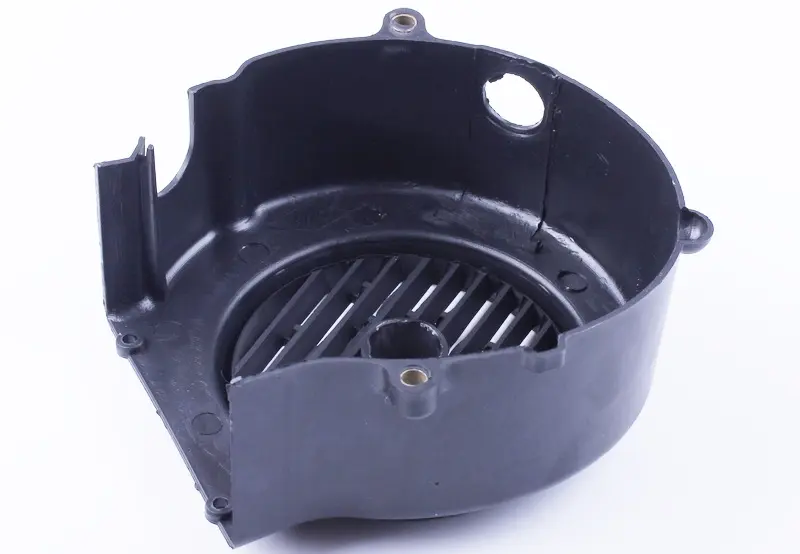

Чорний корпус має округлу стінку, решітку з похилими перемичками та вушка для кріплення по краях. У стінці є отвір і вирізи; в окремих місцях кріплення встановлені втулки. Під час добору враховуйте не лише форму решітки, а й увесь контур деталі. Стінки мають розміщуватися між сусідніми частинами без упору, а вушка — збігатися з місцями кріплення без примусового підгинання.

Кожух замінюють, коли зламані вушка чи перемички, розійшлися тріщини або деформувався корпус. Типові причини — удар, необережне знімання та затягування гвинтів із перекосом. Деренчання, рух корпусу при легкому дотику або потертості зсередини підказують, що потрібно перевірити кріплення й відстань до вентилятора. Сильніше затягування гвинта біля тріщини може лише збільшити пошкодження.

Як перевірити відповідність

Зіставте новий кожух зі знятим за глибиною, зовнішнім обрисом, розташуванням кріпильних отворів, решітки та вирізів. Перевірте круглий отвір у стінці й кромки, що прилягають до сусідніх кожухів. Навіть за схожого загального контуру зміщене вушко завадить рівно встановити деталь. Невідповідна глибина може залишити замалий зазор до вентилятора або створити щілину на стику.

Огляньте місця кріплення на двигуні: різьба має бути цілою, а під гвинтами не повинні залишатися уламки старого корпусу. Перевірте стан втулок і шайб, передбачених конструкцією кріплення. Якщо попередній кожух тріснув саме біля вушка, з’ясуйте, що його навантажувало. Пошкоджена опора чи перекошений сусідній кожух можуть знову спричинити поломку. Зіпсований кріпильний гвинт замінюють відповідним за розміром.

Монтаж без перекосу

Знімайте деталь на зупиненому двигуні після охолодження, унеможлививши випадковий запуск. Збережіть порядок розташування гвинтів: у різних точках вони можуть мати різну довжину. Очистьте поверхні прилягання від бруду та приберіть уламки. Поки кожух знятий, перевірте лопаті вентилятора, прилеглі повітроводи й кріплення поруч. Сліди тертя, зламані лопаті або незакріплені частини потрібно усунути до встановлення нового корпусу.

Спочатку посадіть кожух на місце й наживіть усі гвинти, а потім поступово затягніть їх. Не стягуйте кріпленням деталі, між якими залишається перекіс: це навантажує вушка й може спричинити тріщину. Переконайтеся, що кромка не затиснула проводи, решітка відкрита для проходження повітря, а стінки не торкаються вентилятора. Після складання виконайте короткий запуск. Скрегіт, стукіт або помітна вібрація — привід зупинити двигун і перевірити посадку. Корпус має триматися щільно, зберігаючи потрібні зазори.
