Котушка генератора Delta мала VDK

Мала котушка генератора Delta VDK потрібна для заміни окремої котушки під час ремонту генератора мопеда. Її обмотка працює в магнітному полі ротора, що обертається, та виробляє електричну енергію. Для правильного вибору потрібно врахувати місце кріплення на основі генератора й порівняти деталь зі знятою. Самої назви мопеда недостатньо, якщо на ньому встановлено інший варіант генератора.

Будова та ознаки несправності

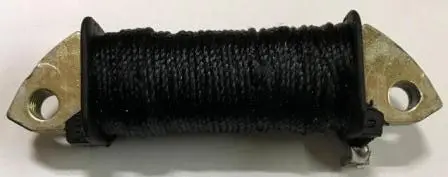

Котушка видовжена, із темною зовнішньою обмоткою та двома кріпильними вушками з отворами на краях. Обабіч обмотки є бортики. Форма кріплень визначає, як деталь розміщується відносно основи й ротора. Слово «мала» допомагає розрізняти котушки під час підбору, проте не замінює перевірку розмірів. Потрібно зіставити довжину й висоту деталі, відстань між отворами та розташування виводів.

Котушку перевіряють, якщо є обрив обмотки, пошкодження ізоляції, сліди перегрівання або порушений контакт у місці приєднання. Несправність може проявлятися зниженням чи зникненням вихідної напруги. Подібні ознаки також спричиняють пошкоджені дроти та погані з'єднання, тому заміну варто робити після перевірки. Опір обмотки й інші контрольні показники порівнюють зі значеннями в документації саме встановленого генератора.

Як підібрати заміну

Порівняйте форму кріпильних вушок, діаметр отворів і відстань між їхніми центрами. Перевірте також габарити обмотки та частин, що виступають: після встановлення вони не повинні торкатися ротора. Якщо отвори не збігаються, не намагайтеся притягнути котушку кріпленнями з перекосом. Так можна пошкодити деталь і порушити зазор між нерухомими частинами генератора та тими, що обертаються.

Окремо зіставте кількість і розміщення виводів, спосіб з'єднання з проводкою та схему підключення. Призначення кожного підключення визначають за схемою генератора, а не за розміром котушки. Помилка може спричинити відсутність потрібної напруги, перегрівання обмотки або несправність під'єднаних компонентів. Якщо попередню котушку вже замінювали, доречно перевірити, чи відповідають встановлена основа та проводка штатній схемі мопеда.

На що зважати під час монтажу

Двигун має бути заглушений, а живлення — відключене. До розбирання позначте положення котушки, точки приєднання та прокладання дротів. Доступ до кріплень отримують відповідно до порядку розбирання конкретного генератора. Якщо для цього потрібно зняти ротор, застосовують відповідний знімач. Не можна спирати інструмент на обмотку чи тягнути за виводи. Знявши котушку, перевірте місця прилягання, різьбу кріплень і можливі сліди контакту з ротором.

Поряд із місцем встановлення огляньте ізоляцію дротів, з'єднання та втулки, крізь які проходить проводка. Пошкодження усувають до складання. Котушку закріплюють рівно, дотримуючись зусилля затягування для цього генератора. Дроти прокладають так, щоб їх не затискало і вони не потрапляли до рухомих частин або гострих країв. Після складання перевіряють, чи немає торкання ротора, та вимірюють параметри генератора за його документацією. Така перевірка дає змогу оцінити результат заміни до повсякденного використання мопеда.
