Датчик рівня палива Honda Dio, 3 проводи

Датчик рівня палива Honda Dio, 3 проводи

Він відповідає за показання покажчика палива на панелі приладів скутера Honda Dio: скільки пального залишилось у баку. Деталь встановлюється безпосередньо в горловину бензобака і постійно відстежує рівень пального, передаючи сигнал на покажчик через три проводи.

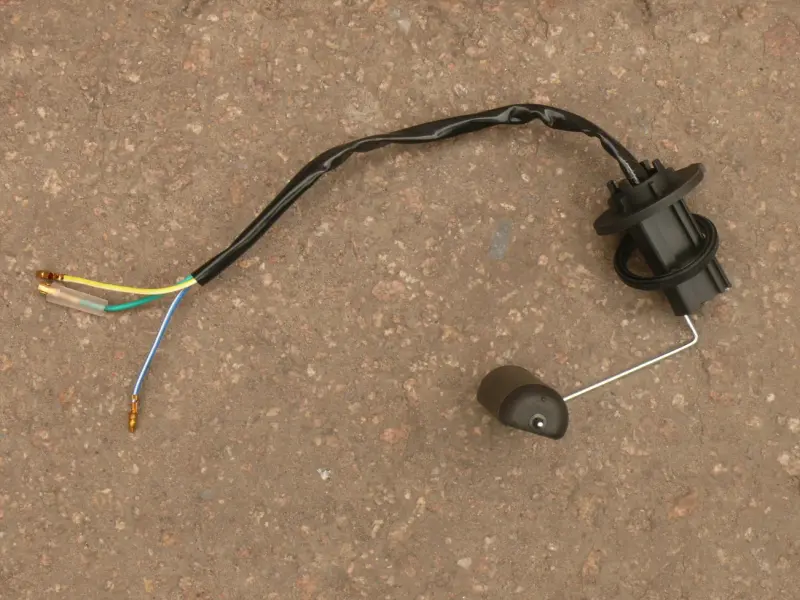

Основа конструкції — металевий важіль із поплавком на кінці, закріплений на пластиковому корпусі з посадковим фланцем. Поплавок вільно рухається слідом за рівнем пального в баку: при повному баку він перебуває у верхньому положенні, а в міру витрати пального опускається донизу разом із важелем. Це механічне переміщення всередині корпусу датчика перетворюється на електричний сигнал змінної величини, який змушує стрілку покажчика на панелі рухатися пропорційно кількості пального в баку. Корпус датчика має круглий посадковий фланець, розрахований на встановлення у штатний отвір бензобака скутера, а проводи вже оснащені наконечниками для підключення до штатної проводки.

Переваги:

• Проводи з готовими наконечниками підключаються до штатної проводки скутера без паяння та перехідників, тому заміну можна виконати самостійно за кілька хвилин.
• Поплавок на довгому важелі відстежує рівень пального по всій висоті бака, тому покажчик на панелі показує реальний залишок бензину, а не приблизне значення.

Таке трипровідне виконання датчика застосовується на скутерах Honda Dio покоління AF34/AF35. Під час підбору заміни важливо звірити зі старим датчиком: кількість проводів (три), діаметр і форму посадкового фланця, а також довжину важеля з поплавком — тоді нова деталь стане в бак без доопрацювання кріплення та ущільнення.

Міняти датчик рівня палива варто, якщо стрілка на панелі приладів завмерла на одній позначці, показує порожній бак одразу після заправки або, навпаки, тримає повний бак при майже порожньому баку. Така поведінка покажчика зазвичай свідчить про знос резистивної доріжки всередині корпусу датчика, окислення контактів або заїдання поплавка на важелі — у такому разі електричний сигнал перестає змінюватися синхронно з реальним рівнем пального. Встановлення нового датчика зі справним поплавковим механізмом і чистими контактами повністю відновлює коректну роботу покажчика палива на панелі приладів. Під час встановлення також варто переконатися, що фланець щільно сідає в горловину бака, а штатне кріплення надійно фіксує корпус датчика.
