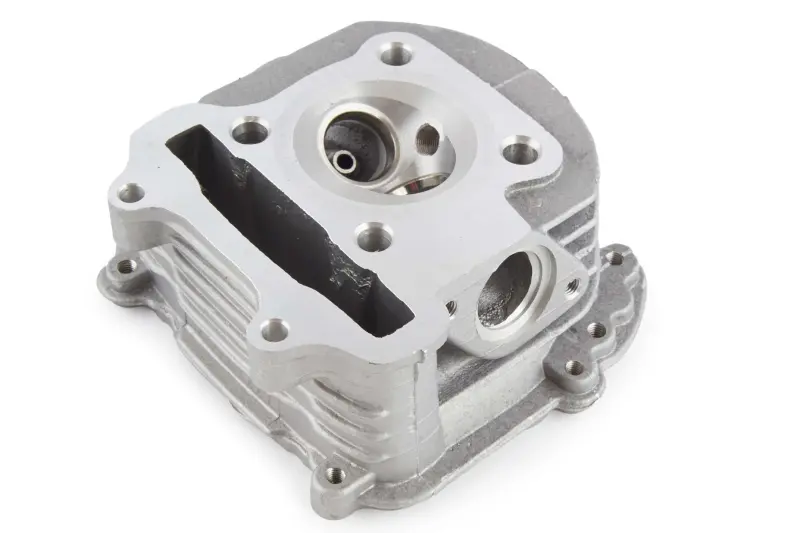

Головка циліндра 4T GY6 125 (гола) AMG

Головка циліндра 4T GY6 125 (гола) AMG встановлюється над циліндром чотиритактного двигуна. Вона утворює верхню частину камери згоряння, містить місця для клапанів і канали, якими надходить паливна суміш та виходять відпрацьовані гази. Справна головка разом із клапанами й прокладкою забезпечує герметичність камери згоряння, необхідну для нормальної компресії та рівної роботи двигуна.

Будова головки

Виконання «гола» призначене для подальшого складання з добором деталей, що встановлюються в корпус. Головка має камеру згоряння, кріпильні отвори, бічні канали та прохід для ланцюга газорозподільного механізму. Зовнішні ребра збільшують площу відведення тепла. До циліндра корпус прилягає обробленою площиною через прокладку, тому стан цієї поверхні безпосередньо впливає на щільність з'єднання.

Причини заміни

Іншу головку встановлюють, коли корпус тріснув, деформувався від перегрівання або має пошкодження різьби й посадкових місць, які неможливо усунути допустимим ремонтом. Перевірити її варто при зниженні компресії, складному запуску, прориві газів на стику з циліндром чи повторному пошкодженні прокладки. Такі симптоми потребують діагностики: причиною втрати герметичності можуть бути також клапани, а не сам корпус.

Як перевірити відповідність

Для підбору потрібні позначення двигуна та знята головка для порівняння. Зіставте розташування кріпильних отворів і відстані між ними, контур основи, форму камери згоряння та проходу ланцюга. Перевірте впускний і випускний канали, кріплення патрубків, отвір для свічки й посадку кришки. Прокладка має збігатися з отворами та каналами на поверхні стику: подібного зовнішнього контуру недостатньо.

Коли для складання використовують клапани та деталі приводу зі старої головки, перевіряють їхню придатність і сумісність із посадковими місцями нового корпусу. Особливої уваги потребують напрямні, сідла та робочі поверхні клапанів. Перенесення зношених деталей може залишити проблему з компресією навіть після заміни головки. Відповідність краще встановити до складання, коли всі місця з'єднання доступні для огляду й вимірювання.

Що врахувати під час монтажу

Поверхню циліндра очищають від залишків старої прокладки, не дряпаючи площину та не допускаючи потрапляння бруду всередину двигуна. Оглядають шпильки, різьбу й площину стику, готують відповідну нову прокладку та потрібні ущільнення. На знятій головці перевіряють сліди перегрівання і прориву газів. Це допомагає знайти причину несправності, щоб вона не пошкодила встановлену деталь.

Головку кріплять у послідовності та з моментом затягування, визначеними керівництвом двигуна. Після складання виставляють фази газорозподілу й зазори клапанів, а колінчастий вал перед запуском прокручують вручну, перевіряючи вільний рух механізму. Невідповідний корпус або прокладка можуть спричинити витік газів чи перекрити канали. Помилка у встановленні приводу здатна призвести до зіткнення клапанів із поршнем. Після запуску контролюють герметичність з'єднань і прислухаються до сторонніх звуків.
