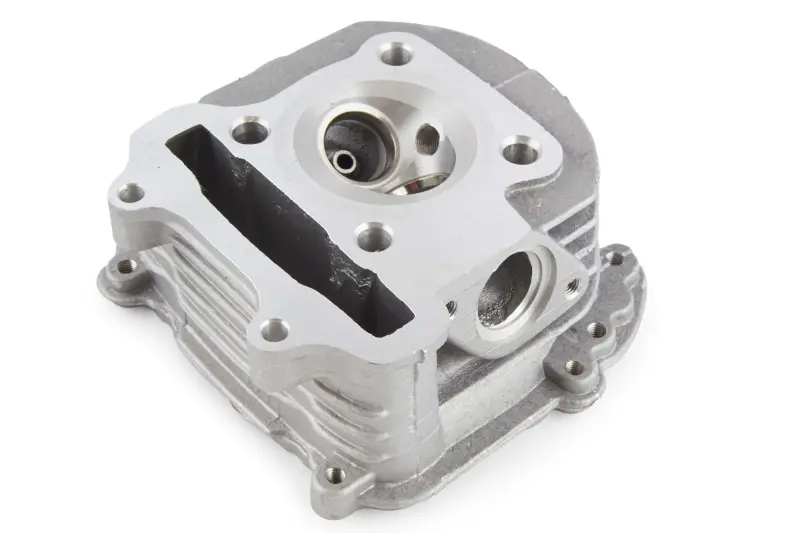

Головка цилиндра 4T GY6 125 (голая) AMG

Головка цилиндра 4T GY6 125 (голая) AMG предназначена для установки на верхнюю часть цилиндра четырёхтактного двигателя. Она закрывает цилиндр, формирует часть камеры сгорания и служит корпусом для клапанов и каналов впуска и выпуска. От состояния головки, её привалочной плоскости и клапанных сёдел зависит герметичность камеры сгорания, а значит — компрессия и устойчивость работы двигателя.

Конструкция и назначение

Исполнение «голая» выбирают при ремонте с последующей сборкой головки и подбором устанавливаемых в неё деталей. В корпусе предусмотрены камера сгорания, отверстия крепления, боковые каналы и проход для цепи газораспределительного механизма. Наружные рёбра увеличивают поверхность отвода тепла. Привалочная плоскость соединяется с цилиндром через прокладку: повреждения этой поверхности мешают получить плотный стык даже при исправном крепеже.

Когда нужна замена

Причиной замены могут стать трещины корпуса, деформация после перегрева, повреждённая резьба или износ посадочных мест, который уже нельзя устранить допустимым ремонтом. Потеря компрессии, затруднённый запуск, прорыв газов через стык с цилиндром и повторное повреждение прокладки требуют проверки головки. Эти признаки сами по себе ещё не означают, что корпус нужно менять: негерметичность также бывает связана с клапанами или прокладкой.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и конструкцию снятой головки. Сопоставьте расположение и расстояния между крепёжными отверстиями, контур основания, форму камеры сгорания и прохода цепи. Проверьте расположение впускного и выпускного каналов, крепления патрубков, отверстия под свечу и сопряжение с крышкой. Прокладка должна соответствовать плоскости стыка, крепежу и каналам, а не только совпадать по наружному контуру.

Если планируется перенос клапанов и деталей привода со старой головки, отдельно проверяют их состояние и соответствие посадочным местам. Совпадение внешней формы корпуса не заменяет такой проверки. Изношенные направляющие, сёдла и клапаны не обеспечат герметичность только за счёт установки другого корпуса; пригодность сопряжённых деталей оценивают до окончательной сборки.

Особенности установки

При замене очищают сопрягаемую поверхность цилиндра от остатков прокладки, не оставляя царапин и не допуская попадания загрязнений внутрь двигателя. Проверяют плоскость стыка, состояние шпилек и резьбы, готовят подходящую новую прокладку и необходимые уплотнения. Снятую головку полезно осмотреть на следы перегрева и утечки газов: без устранения причины повреждение может повториться.

Собранную головку устанавливают с соблюдением последовательности и момента затяжки, указанных в руководстве двигателя. Затем выставляют фазы газораспределения и клапанные зазоры. До запуска вручную проворачивают коленчатый вал, проверяя свободный ход механизма. Ошибка в подборе корпуса или прокладки может вызвать утечку газов и перекрытие каналов, а неверная сборка привода — контакт клапанов с поршнем. После запуска проверяют герметичность стыков и отсутствие посторонних звуков.
