Патрубок карбюратора (впускной коллектор) 4T GY6 125/150 KOMATCU

Патрубок карбюратора KOMATCU для 4T GY6 125/150 соединяет карбюратор с впуском двигателя и направляет приготовленную топливовоздушную смесь в головку цилиндра. Обозначение 4T указывает на четырёхтактный двигатель. Герметичность этого соединения влияет на состав смеси: через трещину или неплотный стык воздух поступает в обход карбюратора и нарушает его работу.

Конструкция и назначение

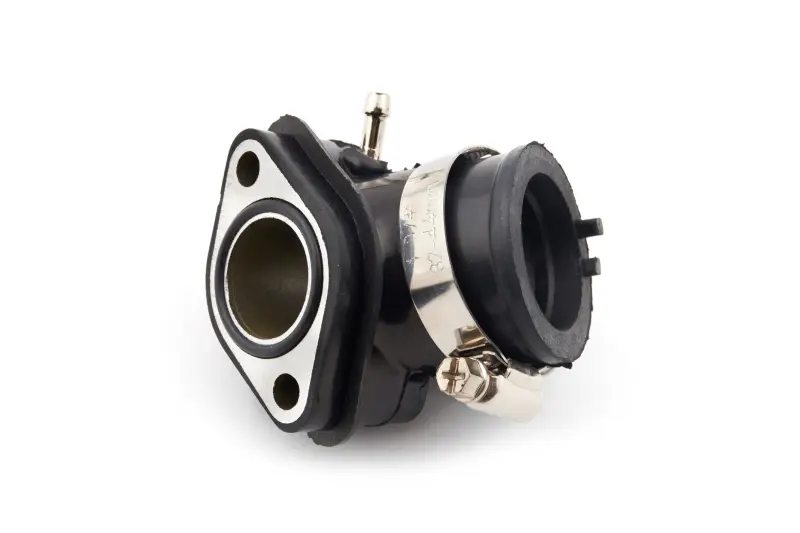

Патрубок выполнен с изгибом. Со стороны двигателя расположен фланец с двумя крепёжными отверстиями, со стороны карбюратора — круглая горловина с обжимным хомутом. На корпусе предусмотрен отдельный штуцер для шланга. При подборе имеют значение не только посадочные отверстия, но и направление изгиба: от него зависит положение карбюратора относительно двигателя и соседних деталей.

Фланцевый стык и соединение под хомутом должны оставаться герметичными. Хомут удерживает карбюратор в горловине, однако чрезмерная затяжка не исправляет неподходящий диаметр или повреждённую посадку. Если соединение приходится стягивать до деформации, нужно проверить соответствие деталей, а не увеличивать усилие.

Когда патрубок требует замены

Повод осмотреть коллектор — трещины корпуса, надрывы возле хомута, деформация фланца или ослабление посадки карбюратора. Подсос воздуха может сопровождаться неустойчивым холостым ходом, затруднённым запуском и задержкой снижения оборотов после отпускания газа. Эти симптомы встречаются и при других неисправностях, поэтому замену связывают с обнаруженным повреждением или негерметичностью соединения.

Что сверить со снятой деталью

• Расстояние между центрами крепёжных отверстий, форму фланца и расположение впускного канала.
• Посадочный диаметр горловины, глубину установки карбюратора и место расположения хомута.
• Угол изгиба и общую высоту патрубка: карбюратор должен занять штатное положение без натяжения соединений.
• Расположение штуцера и возможность подключить к нему штатный шланг без перегиба.
• Устройство уплотнения между коллектором и двигателем, включая сопряжение с проставкой, если она установлена.

Одного совпадения обозначения двигателя для подбора недостаточно: сравнивайте геометрию снятого патрубка и его посадки. Ошибка в угле или высоте может сместить карбюратор, а несоответствие отверстий не позволит прижать фланец ровно. Попытка установить коллектор с перекосом создаёт нагрузку на соединения и повышает вероятность подсоса воздуха.

Особенности установки

Работу выполняют на остывшем двигателе. До снятия отмечают подключение шланга, освобождают хомут и крепление фланца, удерживая карбюратор без нагрузки на соседние соединения. Открытый впуск защищают от грязи. Привалочную поверхность очищают, осматривают уплотнение и проставку; повреждённые уплотняющие детали заменяют.

Новый патрубок устанавливают без перекоса, крепёж фланца затягивают равномерно с усилием по руководству техники. Карбюратор вставляют на штатную глубину и фиксируют хомутом. Шланг возвращают на соответствующий штуцер, проверяют его состояние и плотность посадки. После сборки проверяют герметичность соединений и устойчивость холостого хода. Регулировкой карбюратора не стоит компенсировать утечку воздуха через впуск.
