Патрубок воздушного фильтра VP-ZS200A AMG

Патрубок воздушного фильтра VP-ZS200A AMG соединяет корпус воздушного фильтра с впускным трактом и направляет воздух через закрытый канал. От плотности его посадки зависит герметичность соединения: через трещины и неплотно прилегающие края воздух может проходить в обход фильтра. Сам патрубок не задерживает пыль — эту задачу выполняет фильтрующий материал, а соединительная деталь помогает сохранить предусмотренный путь воздушного потока.

Конструкция и причины замены

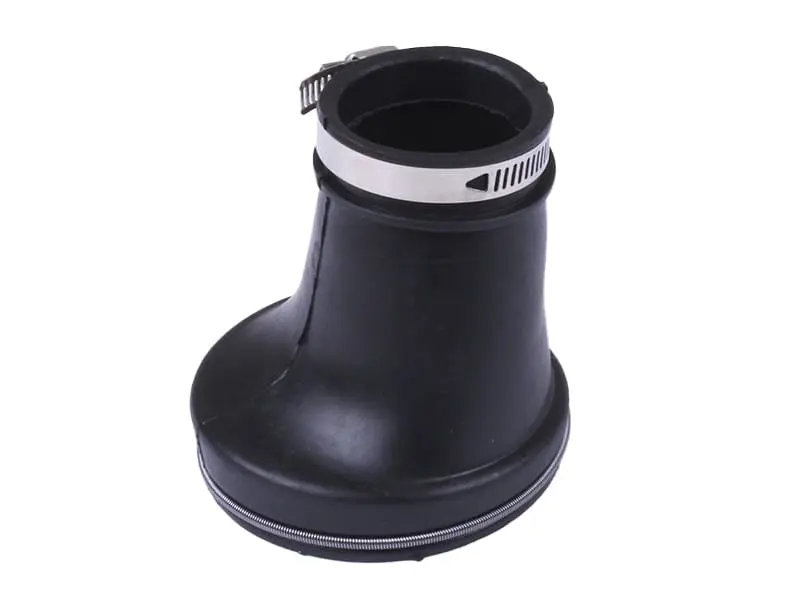

Чёрный корпус имеет расширенное основание и более узкую круглую горловину, смещённую относительно основания. На горловине расположен металлический ленточный хомут с винтовой затяжкой, по краю широкой части проходит кольцевая металлическая стяжка. При подборе учитывают не только размер отверстий, но и такую форму перехода: от неё зависит, удастся ли соединить соседние части без перекоса и натяжения.

Патрубок меняют при сквозных трещинах, разрывах кромки, деформации посадочных участков или невозможности плотно закрепить его на ответной части. Проверяют и места под хомутами: повреждение может скрываться под лентой. Повод для осмотра — следы пыли за соединением, сползание горловины или щель по краю посадки. Нестабильная работа двигателя сама по себе ещё не указывает именно на патрубок, поэтому причину подтверждают осмотром соединений.

Что сверить при подборе

Ориентируйтесь на обозначение VP-ZS200A и геометрию снятой детали. Сравните диаметры обеих посадок, общую высоту, ширину основания, смещение горловины и профиль кромок. Учитывайте глубину, на которую патрубок надевается на ответные части, и расположение мест под стяжки. Одного совпадения диаметра узкой горловины недостаточно: слишком короткая деталь будет натянута, а неподходящее основание не сядет по всему периметру.

Сопоставьте положение патрубка с пространством вокруг фильтра. После сборки он не должен упираться в соседние детали, складываться или перекрывать проход воздуха. Если прежний патрубок сильно деформирован, посадочные размеры дополнительно сверяют по ответным частям. Хомут подбирают под фактическую посадку: запас затяжки не исправляет несоответствие формы или диаметра соединения.

Установка и проверка соединения

Работают на остановленном и остывшем двигателе. Сначала запоминают ориентацию старого патрубка, освобождают его крепления и снимают деталь, не повреждая края корпуса фильтра. Открытый впуск защищают от попадания грязи. С посадочных поверхностей убирают загрязнения и остатки старой детали; одновременно осматривают ответные кромки, крепление корпуса фильтра и состояние стяжек. Повреждённый хомут или треснувшая ответная часть не позволят получить плотное соединение даже с новым патрубком.

Новую деталь устанавливают без перекручивания, полностью усаживают обе кромки и располагают стяжки на предназначенных для них участках. Крепления затягивают постепенно, не допуская прорезания или смятия стенки. Затем проверяют весь периметр посадки и отсутствие натяжения. Неправильная установка может привести к сползанию патрубка, подсосу нефильтрованного воздуха и попаданию пыли во впуск; пережатый проход ограничивает поступление воздуха.
