Патрубок воздушного фильтра V150A AMG

Патрубок воздушного фильтра V150A AMG соединяет корпус фильтра с сопряжённой частью воздушного тракта и формирует проход для воздуха. От правильной посадки его краёв зависит плотность соединения: трещины и зазоры могут нарушить предусмотренный путь воздуха. При подборе замены важны не только обозначение V150A, но и форма снятого патрубка, его посадочные поверхности и расположение в сборе.

Устройство и назначение

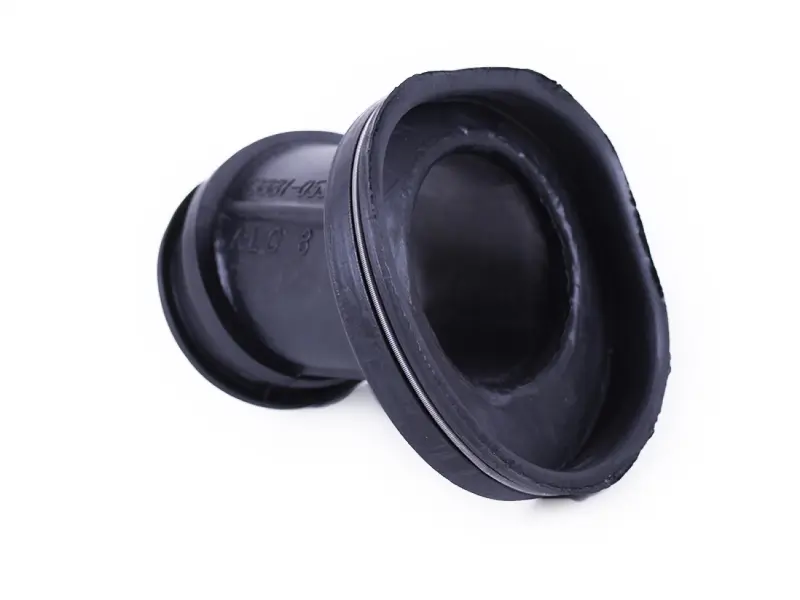

Деталь имеет полый корпус с расширенной частью и выраженными посадочными кромками. Широкий край образует фланец, а противоположный конец выполнен более узким. Такая геометрия требует совпадения с ответными посадочными местами: патрубок должен занять своё положение без перекоса, заломов и постоянного натяжения. При установке нужно сохранить свободный проход внутри.

Сам патрубок проводит воздух, а очистку выполняет фильтрующий материал в корпусе воздушного фильтра. Поэтому замена повреждённого соединения и замена загрязнённого фильтра решают разные задачи. Если негерметичность возникает после фильтрующего материала, во впуск может попадать воздух с пылью в обход очистки.

Когда требуется замена

Повод осмотреть патрубок — трещины возле кромок, надрывы в местах крепления, деформация корпуса и потеря плотной посадки. Повреждения часто появляются там, где деталь долго работает с перекосом, трётся о соседние части или испытывает натяжение. Следы пыли за соединением и край, который выходит из посадочного места, также требуют проверки. Неровная работа двигателя сама по себе ещё не указывает на неисправность именно патрубка.

Что сверить при подборе

• Сопоставьте обозначение V150A с обозначением техники и применяемой детали.
• Сравните оба конца: форму отверстий, посадочные диаметры, ширину кромок и способ их удержания.
• Проверьте длину, направление прохода и положение расширенной части относительно корпуса фильтра.
• Убедитесь, что после соединения остаётся место до соседних деталей и патрубок не приходится растягивать или сжимать.

Размеры удобнее снимать с посадочных мест и неповреждённых участков старой детали: разорванная или деформированная кромка может дать ошибочный ориентир. Совпадения одного отверстия недостаточно. Если второй конец не садится полностью, соединение может разойтись при вибрации, а чрезмерное сжатие корпуса способно сузить воздушный проход.

Установка и проверка

Замену выполняют при остановленном и остывшем двигателе. Сначала запоминают положение старого патрубка и его креплений, затем освобождают соединения и снимают деталь, не повреждая ответные края. Открытый воздушный тракт защищают от попадания грязи. Посадочные поверхности очищают, одновременно проверяя корпус фильтра, сопряжённый штуцер и имеющиеся крепления на трещины и повреждения.

Новый патрубок устанавливают в исходной ориентации, полностью заводят кромки на свои места и закрепляют предусмотренным способом. Изношенные уплотнения и ослабленные крепёжные детали заменяют, если они используются в этом соединении. После сборки проверяют прилегание по всему периметру, отсутствие защемлений и контакта с подвижными или горячими частями. Попытка компенсировать неподходящую посадку чрезмерной затяжкой может повредить край и оставить соединение негерметичным.
