Патрубок воздушного фильтра Yamaha JOG VDK

Патрубок воздушного фильтра Yamaha JOG VDK

Соединительный патрубок предназначен для впускной системы скутеров Yamaha JOG. Он устанавливается между корпусом воздушного фильтра и карбюратором, направляя уже очищенный воздух дальше по впускному тракту. Это не сам фильтр и не его наполнитель: деталь формирует закрытый переход между двумя узлами, поэтому состояние посадочных мест и плотность соединения здесь так же важны, как исправность фильтра.

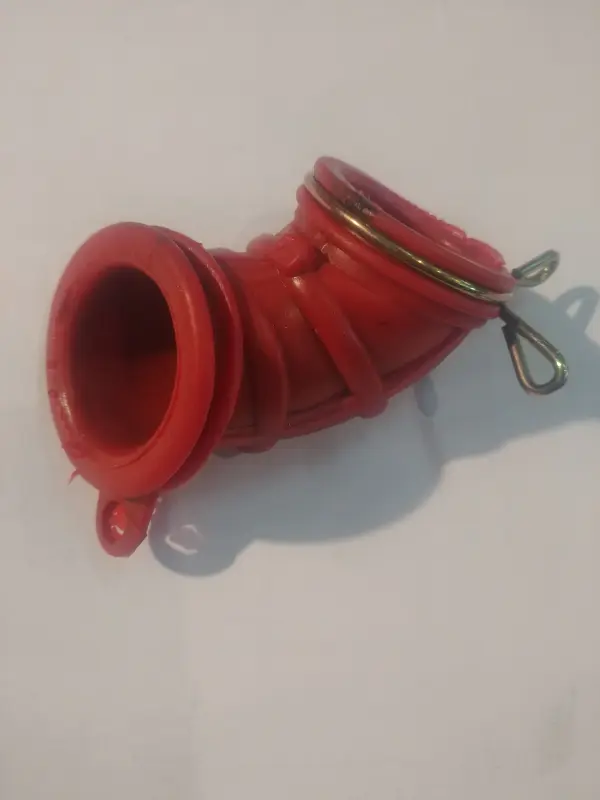

Патрубок имеет угловую форму, поперечные ребра на изогнутой части и расширенные посадочные края. На обоих концах установлены проволочные пружинные хомуты. Такая компоновка рассчитана на соединение элементов, расположенных под углом друг к другу, а хомуты обжимают места посадки без громоздкого винтового механизма. Красный цвет помогает отличить эту версию среди похожих патрубков, но при подборе ориентироваться нужно прежде всего на геометрию и размеры соединений.

Когда патрубок требует замены

Осмотр этой детали уместен при обслуживании воздушного фильтра, снятии карбюратора или разборке впуска. Причинами замены становятся трещины, надрывы возле кромок, деформация изгиба, ослабленная посадка либо следы неплотности на стыках. Поврежденный переход не должен оставлять обходной путь для пыли и не должен подсасывать воздух через щели. Если старый патрубок с трудом удерживается на штуцере, перекошен после сборки или имеет заметные повреждения, его лучше заменить одновременно с проверкой корпуса фильтра и крепления карбюратора.

Что сверить перед выбором

• Модель техники. Заявленная применяемость — Yamaha JOG, однако внутри семейства существуют разные исполнения. Названия модели без сравнения самой детали недостаточно.
• Форму и направление изгиба. Сопоставьте угол, положение широких краев и взаимное смещение двух отверстий со старым патрубком.
• Посадочные диаметры. Измерьте оба штуцера и внутренние размеры старой детали: стороны могут отличаться, поэтому каждое соединение проверяют отдельно.
• Общую длину и глубину посадки. Патрубок должен доходить до штатного положения без растяжения, перекручивания и контакта с соседними деталями.
• Кромки соединений. Убедитесь, что форма буртиков корпуса фильтра и карбюратора позволяет правильно разместить пружинные хомуты.

Установка и контроль соединения

Перед монтажом очистите наружные поверхности штуцеров от пыли и старых отложений. Сначала определите ориентацию углового корпуса, затем наденьте оба края до предусмотренной глубины и расположите хомуты за удерживающими буртиками. Патрубок не должен быть вывернут, чрезмерно растянут или собран со складкой, уменьшающей проход. После фиксации проверьте соединение по всей окружности: края должны прилегать равномерно, а корпус воздушного фильтра и карбюратор — оставаться в своих креплениях без натяга со стороны патрубка.

После первого запуска полезно повторно осмотреть стыки и убедиться, что деталь не сместилась от вибрации. При последующем обслуживании фильтра проверяйте состояние изгиба, посадочных кромок и хомутов. Правильно подобранный патрубок VDK восстанавливает предусмотренный для Yamaha JOG закрытый канал от корпуса фильтра к карбюратору и позволяет собрать впуск без временных переходников, ленты или случайно подобранных шлангов.
