Набор прокладок двигателя 4T GY6 125 Ø52,50 мм SHANGZHI (mod:A)

Набор прокладок двигателя SHANGZHI предназначен для четырёхтактного GY6 125 с обозначением Ø52,50 мм, исполнение mod:A. Его используют при разборке двигателя, когда нужно восстановить герметичность соединений. Прокладки зажимаются между сопрягаемыми поверхностями и препятствуют утечкам через стыки. Уплотнение головки цилиндра также удерживает давление газов в камере сгорания.

Что входит в работу с набором

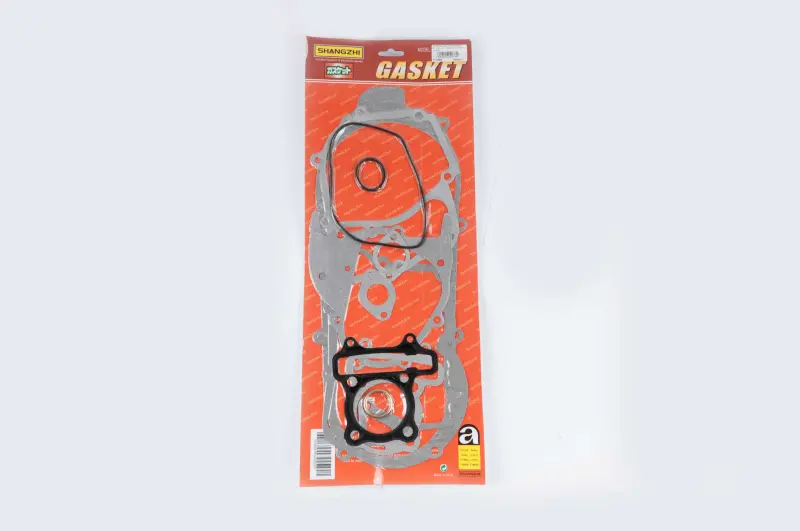

В наборе представлены плоские фигурные прокладки, в том числе прокладка головки цилиндра с круглым отверстием и вытянутым проёмом рядом, крупные прокладки корпусных соединений, отдельное контурное уплотнение и уплотнительное кольцо. У каждой детали свой контур: отверстия под крепёж и проходы должны совпасть с ответной поверхностью. При ремонте выбирают уплотнения для тех соединений, которые разбирались.

Поводом для замены служат масляные следы по стыку, разрыв, замятие или прогар старой прокладки. Нарушение уплотнения головки может сопровождаться потерей компрессии и прорывом газов. Эти признаки требуют проверки места утечки: масло способно стекать сверху и создавать впечатление, что течёт нижнее соединение. Снятую прокладку с повреждённой кромкой или следами неравномерного обжатия повторно не устанавливают.

Как проверить подбор

Обозначение 4T означает четырёхтактный двигатель, а знак Ø указывает диаметр 52,50 мм. Этот размер используют как ориентир при подборе, но не как размер каждого отверстия набора. Сверяют исполнение двигателя и установленного цилиндра: после предыдущего ремонта детали могут отличаться от первоначальных. Индекс mod:A нужно учитывать вместе с геометрией снятых уплотнений.

• Сопоставьте внешний контур и расположение всех крепёжных отверстий.
• Проверьте центральный проём прокладки цилиндра и проход возле него: кромка не должна выступать в полость или перекрывать канал.
• Сравните масляные отверстия, вырезы и места направляющих втулок.
• Для контурного уплотнения и кольца проверьте форму посадочного места и сечение, а для плоских прокладок — требуемую толщину по документации двигателя.

Неверный контур может оставить часть стыка без уплотнения или закрыть масляный канал. Неподходящая толщина влияет на положение сопряжённых деталей, поэтому заменять одну прокладку несколькими наложенными друг на друга нельзя. Старую обжатую прокладку удобно использовать для сравнения формы, но её толщина уже может отличаться от первоначальной.

Особенности установки

Остатки старого уплотнения удаляют аккуратно, не оставляя царапин на привалочных плоскостях и не допуская попадания обрывков внутрь двигателя. Поверхности очищают, проверяют на повреждения и коробление. Одновременно осматривают крепёж, резьбу и направляющие втулки: новая прокладка не устранит течь, вызванную перекосом крышки или повреждённой плоскостью.

Прокладку укладывают без складок и смещения, проверяют совпадение каналов, затем собирают соединение. Герметик применяют только там, где это предусмотрено руководством двигателя: его избыток может попасть в масляные проходы. Крепёж затягивают по указанной последовательности и с установленным моментом, постепенно распределяя прижим. После сборки и пробного запуска проверяют стыки на свежие следы масла и прорыв газов.
