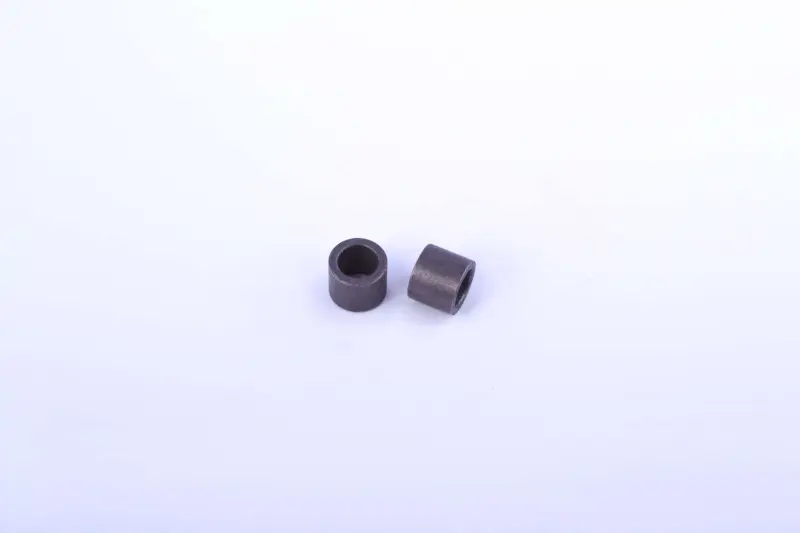

Втулка бендикса в кришку варіатора VDK Ø12×Ø8×L9 мм

Втулка бендикса в кришку варіатора VDK (Ø12×Ø8×L9 мм)

Втулка бендикса в кришку варіатора VDK — точна металева проставка для вузла електростартера скутера. Деталь встановлюється між бендиксом (шестернею приводу стартера) і кришкою варіатора, задає правильне положення вала бендикса і не дає йому перекошуватися під час кожного запуску двигуна.

Бендикс — це шестерня, яка під час натискання кнопки стартера висувається і входить у зачеплення з вінцем маховика, провертає колінвал і запускає двигун, а після пуску повертається назад. Щоб цей механізм працював плавно і без заїдань, вал бендикса має обертатися і переміщуватися в кришці варіатора без перекосу та зайвого люфту — саме це завдання виконує втулка.

Конструктивно це коротка циліндрична трубка металевого виконання з посадковими діаметрами Ø12 мм зовні та Ø8 мм всередині за довжини 9 мм. Така геометрія повторює розміри штатної проставки у вузлі стартера, тому втулка займає штатне місце в кришці варіатора без доопрацювання посадкового гнізда і без зміни зазорів у вузлі.

Ця втулка бендикса застосовується на скутерах із чотиритактним двигуном QMB139 робочим об'ємом 50 см³, зокрема на поширеній платформі GY6-50, а також на інших моделях зі схожим компонуванням кришки варіатора та електростартера. Під час роботи вона знижує тертя вала бендикса об посадковий отвір кришки й утримує бендикс співвісно, допомагаючи шестерні рівно входити в зачеплення з вінцем маховика під час кожного пуску.

Коли варто замінити втулку

• Стартер почав клацати або скреготіти під час запуску — часто це пов'язано зі збільшеним люфтом бендикса через знос проставки.
• Бендикс після запуску прибирається із затримкою або заїдає у крайньому положенні.
• Під час зняття кришки варіатора на старій втулці помітні виробіток, задирки або тріщини на посадковій поверхні.
• Скутер заводиться з перебоями при справному стартері та зарядженому акумуляторі — причина іноді саме в перекосі бендикса.

Характеристики

• Призначення — проставка бендикса стартера в кришці варіатора скутера
• Зовнішній діаметр — 12 мм
• Внутрішній діаметр — 8 мм
• Довжина — 9 мм
• Матеріал — метал

Під час підбору орієнтуйтеся насамперед на посадкові розміри Ø12×Ø8 мм і довжину 9 мм: вони мають збігатися зі втулкою, знятою з кришки варіатора саме вашого скутера, а не лише з назвою моделі двигуна, оскільки зовні схожі кришки іноді розраховані під різні проставки. Перед установкою очистіть посадкове гніздо в кришці та вал бендикса від старого мастила й бруду, надягніть нову втулку і перевірте, що бендикс вільно провертається на валу та без перекосу входить у зачеплення з вінцем маховика. Рівна посадка втулки — запорука тихої й стабільної роботи стартера під час кожного запуску.
