Зірка ведуча передня 520-13T для CB/CG VDK

Передня ведуча зірка 520-13T для CB/CG

Зірка VDK призначена для ланцюгового приводу мотоциклів у виконанні CB/CG. Вона встановлюється на вихідний вал коробки передач і передає крутний момент на приводний ланцюг. Типорозмір 520 визначає відповідність ланцюга, а 13 зубців — передатне відношення приводу. Таке поєднання підходить для ремонту трансмісії, коли штатна передня зірка має позначення 520-13T та ідентичну посадкову частину.

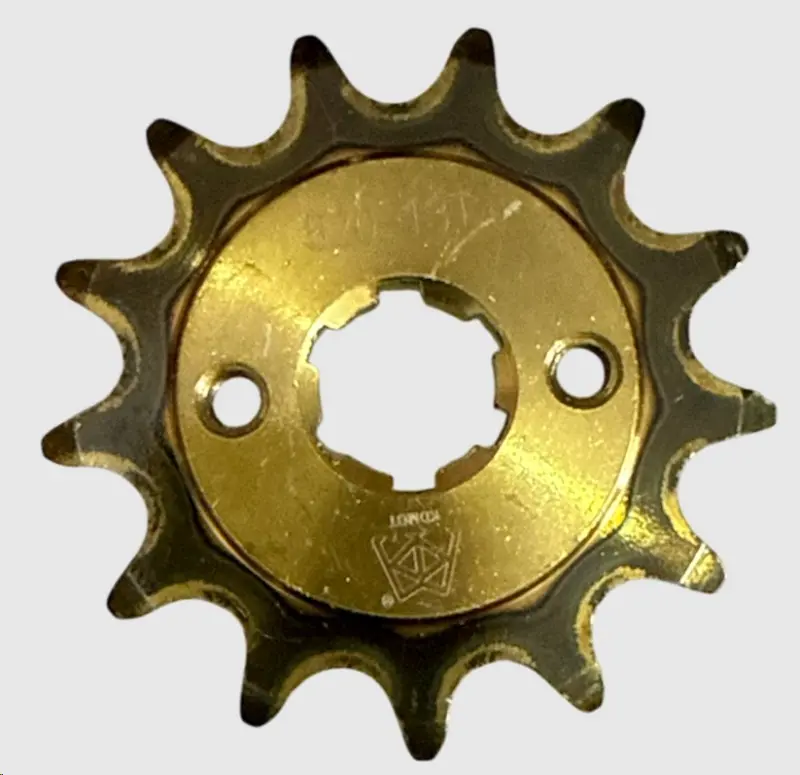

Конструкція містить центральний шліцьовий отвір і два кріпильні отвори. Шліци з’єднують зірку з валом, а кріпильні точки використовуються під час її фіксації. Для правильного встановлення мають одночасно збігатися профіль і кількість шліців, розміри посадки, розташування кріпильних отворів, товщина деталі та положення зубчастого вінця відносно ланцюга. Позначення CB/CG вказує на сімейство виконання, проте не скасовує перевірку геометрії: на мотоциклах зі схожими двигунами трапляються різні варіанти валів і стопорних пластин.

Основні параметри

• Тип деталі: передня ведуча зірка ланцюгового приводу.
• Типорозмір ланцюга: 520.
• Кількість зубців: 13.
• Виконання: CB/CG.
• Посадка: центральний шліцьовий отвір.
• Кріплення: два отвори на лицьовій частині.

Як перевірити сумісність

Перед замовленням зніміть захисну кришку передньої зірки та зіставте нову деталь зі старою. Спочатку перевірте позначення ланцюга: зірка формату 520 повинна працювати з ланцюгом відповідного типорозміру. Потім перерахуйте зубці старої зірки. Встановлення варіанта на 13 зубців зберігає передатне відношення лише тоді, коли на мотоциклі раніше використовувалася така сама конфігурація. Якщо кількість зубців змінюється навмисно, потрібно заздалегідь врахувати вплив на тягу, швидкість за однакових обертів двигуна та діапазон регулювання натягу ланцюга.

Окремо порівняйте центральну посадку. Значення мають не лише загальний діаметр отвору, а й форма, ширина та кількість шліців. Перевірте міжосьову відстань двох отворів, форму стопорної пластини, товщину зірки та її виліт. Після монтажу ланцюг повинен проходити в одній площині із задньою зіркою без бокового згину. Вибір лише за словами CB/CG без перевірки цих ознак може призвести до невідповідності, оскільки позначення охоплює кілька конструктивних варіантів.

Встановлення та обслуговування

Перед розбиранням очистьте ділянку навколо вихідного вала, щоб забруднення не потрапили під кришку приводу. Після зняття старої деталі огляньте шліци вала, стопорну пластину та кріплення. Нова зірка повинна встановлюватися без перекосу й надмірного люфту. Кріплення затягують способом і моментом, передбаченими посібником конкретного мотоцикла. Після складання регулюють вільний хід ланцюга, прокручують заднє колесо та перевіряють плавність руху протягом повного оберту.

Зношені зубці зазвичай стають загостреними або загнутими в один бік, а ланцюг починає рухатися нерівномірно, шуміти та потребувати частого регулювання. За таких ознак огляньте весь комплект приводу: ланцюг, передню та задню зірки. Поєднання нової деталі з надмірно розтягнутим ланцюгом прискорює зношування зубчастого вінця. Передня зірка 520-13T CB/CG VDK підходить для планового обслуговування або відновлення приводу за умови повного збігу посадки та початкових параметрів мотоцикла.
