Прокладка кришки головки циліндра мотоблока 175N/180N 7/9 к.с. TD

Прокладка кришки головки циліндра для двигунів 175N і 180N

Прокладка TD призначена для ущільнення з’єднання між кришкою головки циліндра та її посадковою площиною на мотоблочних двигунах 175N і 180N. Ці одноциліндрові дизельні двигуни відповідають потужності 7 і 9 к.с. Деталь установлюють після зняття кришки під час регулювання клапанів, огляду газорозподільного механізму, усунення слідів оливи вздовж краю з’єднання або планового обслуговування двигуна.

Правильно підібрана прокладка забезпечує рівномірне прилягання кришки по всьому периметру. Вона допомагає утримувати оливу всередині закритої порожнини головки та перешкоджає проникненню пилу через рознім. Якщо ущільнення втратило форму, затверділо, надірвалося чи було пошкоджене під час розбирання, повторне встановлення може спричинити появу підтікань. У такому разі під час складання використовують цілу прокладку відповідної конфігурації.

Сумісність і призначення

• Тип деталі: прокладка кришки головки циліндра.
• Моделі двигунів: 175N і 180N.
• Потужність двигунів: 7 і 9 к.с. відповідно.
• Тип двигунів: одноциліндрові чотиритактні дизельні двигуни з водяним охолодженням.
• Застосування: мотоблоки, оснащені двигуном відповідної моделі.

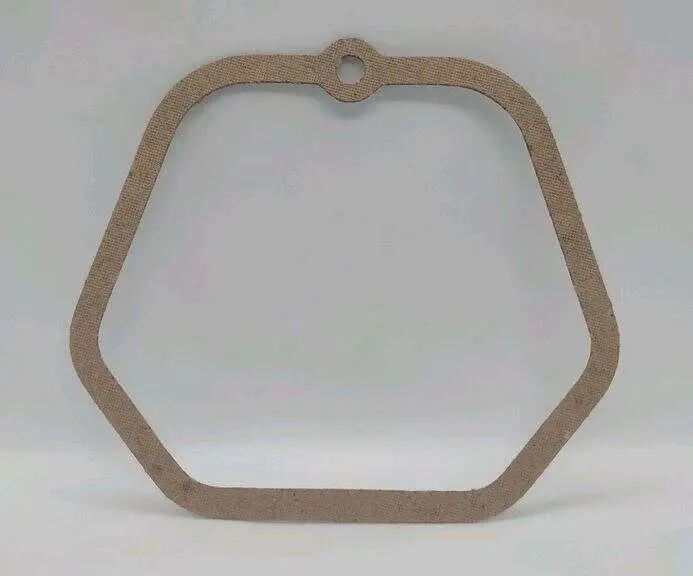

• Виконання: цілісний плоский контур із заокругленими переходами, верхнім виступом та окремим монтажним отвором.

Ця деталь ущільнює саме кришку головки циліндра. Її не слід плутати з прокладкою головки, розташованою між головкою та циліндром: ці деталі мають різні місця встановлення, форму й умови роботи. Позначення потужності техніки також не замінює перевірку моделі двигуна, оскільки мотоблоки однакової потужності можуть оснащуватися різними силовими агрегатами.

Як перевірити відповідність

Перед вибором знайдіть позначення двигуна на штатній табличці або корпусному маркуванні техніки. Для цієї прокладки потрібен точний збіг із моделлю 175N або 180N. Потім зіставте геометрію знятої деталі з посадковим контуром кришки: мають збігатися зовнішній периметр, внутрішній виріз, розташування верхнього виступу та отвору. Особливу увагу приділіть ділянкам біля заокруглень — навіть невелике зміщення там не дасть укласти прокладку рівно.

Стан старої деталі також допомагає визначити причину обслуговування. Сліди оливи по периметру, розрив, локальне продавлювання, усадка або прилипання до поверхні свідчать про порушення ущільнення. Одночасно огляньте кришку: деформований край, пошкоджена посадкова площина чи нерівномірно затягнуте кріплення здатні спричинити повторне просочування навіть із новою прокладкою.

Підготовка та встановлення

Роботу виконують на зупиненому й повністю охололому двигуні. Після зняття кришки обидві спряжені поверхні очищають від фрагментів попередньої прокладки, оливи та забруднень. Очищення проводять обережно, не залишаючи подряпин і задирок. Площини мають бути чистими та рівними, а місця кріплення — без пошкоджень.

Прокладку укладають без розтягування, перегинів і складок. Внутрішній та зовнішній контури суміщають із кришкою, після чого перевіряють положення верхнього отвору. Кришку встановлюють без бокового зсуву, щоб край деталі не вийшов за посадкову площину. Кріплення затягують поступово й рівномірно, дотримуючись порядку та моменту затягування, передбачених настановою для двигуна 175N або 180N. Надмірне зусилля може деформувати кришку чи продавити ущільнення, а слабкий притиск не забезпечить щільного з’єднання.

Після складання перевірте периметр кришки на двигуні, що працює, та повторіть огляд після короткого циклу експлуатації. Для точного вибору достатньо трьох основних ознак: модель двигуна 175N/180N, призначення для кришки головки циліндра та повний збіг фігурного контуру зі встановленою деталлю.
