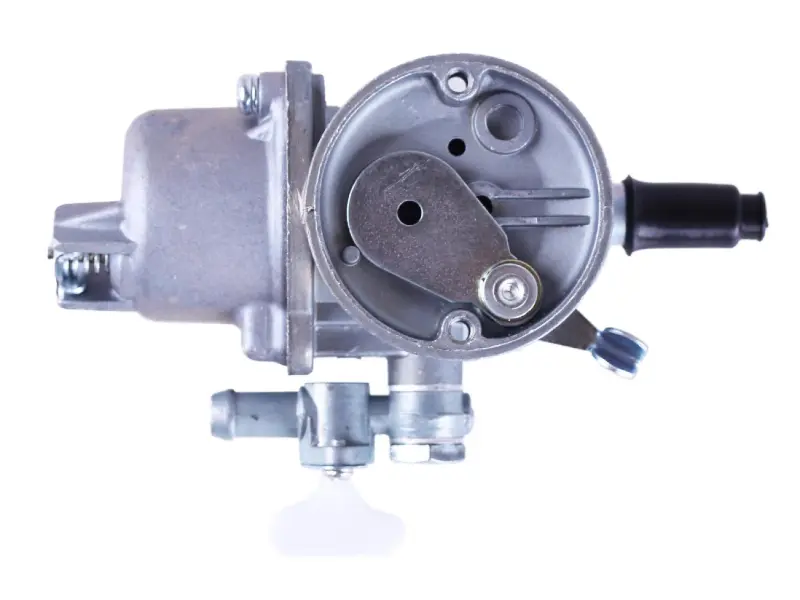

Карбюратор для двигуна 156F TTG AMG-3

Карбюратор для двигуна 156F TTG AMG-3

Карбюратор призначений для бензинових чотиритактних двигунів серії 156F із повітряним охолодженням, які встановлюють на мотоблоки та бензогенератори. Він дозує паливо й змішує його з повітрям, утворюючи суміш для запуску двигуна, роботи на холостому ходу та зміни обертів під навантаженням. Модель підходить для ремонту техніки з двигуном 156F за умови збігу кріплення, приєднувальних розмірів і розташування органів керування.

Призначення та особливості конструкції

Сумісний двигун має один циліндр діаметром 56 мм і номінальну потужність 4,5 к. с. Корпус карбюратора виготовлений з алюмінію. Конструкція містить кріпильний фланець, повітряний канал, паливний штуцер і важелі керування подаванням суміші. Таке виконання розраховане на монтаж у впускну систему двигуна замість зношеного або несправного карбюратора відповідної конфігурації.

Заміна карбюратора може знадобитися, якщо очищення каналів і штатне регулювання не усувають ускладнений запуск, нестійкі оберти, провали під час відкривання дроселя або порушення подавання палива. Перед ремонтом потрібно перевірити стан паливного шланга, фільтра, прокладок і впускного з’єднання: негерметичність або забруднення цих деталей можуть спричиняти подібні ознаки.

Що перевірити під час добору

Позначення двигуна 156F є основним орієнтиром, проте в техніки різних років випуску можуть відрізнятися тяги, важелі та компонування впуску. Тому новий карбюратор потрібно зіставити зі знятою деталлю за кількома параметрами:

• Тип двигуна: бензиновий, чотиритактний, одноциліндровий 156F із повітряним охолодженням.
• Міжосьова відстань кріпильних отворів: 37 мм.
• Діаметр дифузора: 16/22 мм.
• Габаритні орієнтири: довжина 115 мм, висота 46,5 мм; заявлена маса — 160 г.
• Конфігурація підключення: напрямок паливного штуцера, положення повітряного та вихідного каналів, розташування важелів, тяг і поворотних механізмів.

Зіставляти потрібно весь набір ознак, а не лише назву двигуна. Фланець має встановлюватися без перекосу, тяги — рухатися передбаченою траєкторією, а шланг — приєднуватися без натягу та різких перегинів. Якщо хоча б один приєднувальний параметр відрізняється, деталь не варто монтувати із примусовим припасуванням.

Монтаж і перевірка після ремонту

Роботи виконують на охололому двигуні з перекритим подаванням палива. Перед монтажем очищають посадкову поверхню, оглядають прокладку та перевіряють вільний рух важелів. Кріплення затягують рівномірно, не допускаючи перекосу фланця. Паливний шланг фіксують так, щоб він не торкався гарячих частин і не заважав переміщенню тяг.

Після складання перевіряють з’єднання на відсутність підтікань, а потім оцінюють запуск, сталість холостого ходу та реакцію двигуна на зміну положення дроселя. Регулювання виконують за інструкцією конкретної моделі техніки. Карбюратор TTG AMG-3 підходить для планового ремонту двигуна 156F, коли потрібно відновити штатне приготування паливно-повітряної суміші без зміни наявного компонування впуску.
